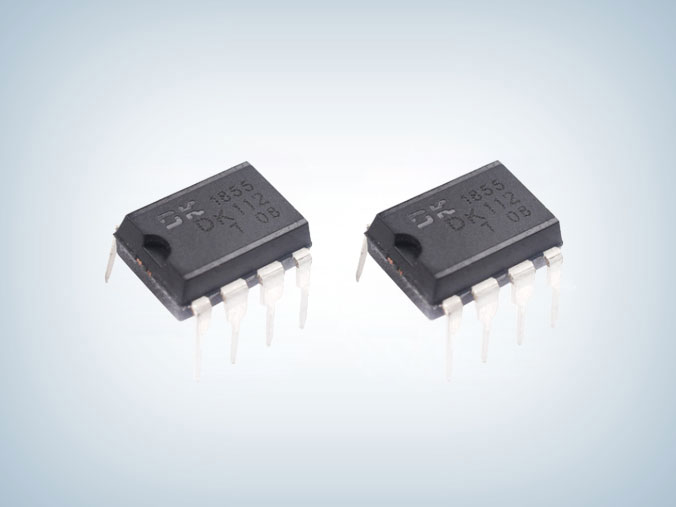

DK112 12W交直流轉換芯片
所屬分類：優勢產品
品牌：東科半導體
型號：DK112
封裝：DIP-8
功率：12W-18W
電流：
型號：DK112
封裝：DIP-8
功率：12W-18W
電流：
訂購熱線：0755-23087599
DK112 是次級反饋反激式 AC-DC 離線式開關電源控制芯片。芯片采用高集成度的 CMOS 電路設計，具有輸出短路、次級開路、過溫、過壓等保護功能。DK112 12W交直流轉換芯片內置高壓功率管和自供電線路，具有外圍元件極少，變壓器設計簡單（隔離輸出電路的變壓器只需要兩個繞組）等特點。
DK112主要特點
■ 全電壓輸入 85V—265V
■ 內置 700V 高壓功率管
■ 內部集成了高壓恒流啟動電路，無需外部啟動電阻
■ 待機功耗小于 0.3W
■ 65KHz PWM 開關頻率
■ 專利的自供電技術，無需外部輔助繞組供電
■ 內置抖頻功能，待機時自動降低工作頻率，在滿足歐洲綠色能源標準(< 0.3W)，同時降低了輸出電壓的紋波
■ 內置斜坡補償電路，保證在低電壓及大功率輸出時的電路穩定
■ 頻率抖動降低 EMI 濾波成本
■ 過溫、過流、過壓以及輸出短路，次級開路保護
■ 4KV 防靜電 ESD 測試

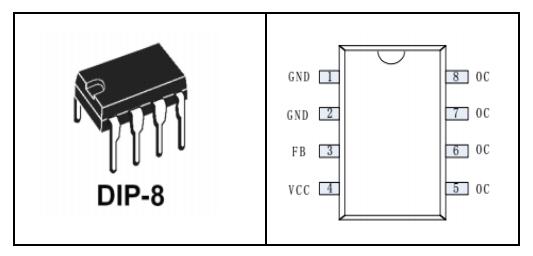

引出端排列及功能
| 管腳序號 | 管腳名稱 | 描述 |
| 1 | GND | 接地引腳 |
| 2 | GND | 接地引腳 |
| 3 | FB | 反饋控制端引腳，接 1nF～10nF |
| 4 | VCC | 供電引腳，外部對地接 10uF～47uF 的電容 |
| 5,6,7,8 | OC | 輸出引腳，連接芯片內高壓功率管，外部與開關變壓器相連 |

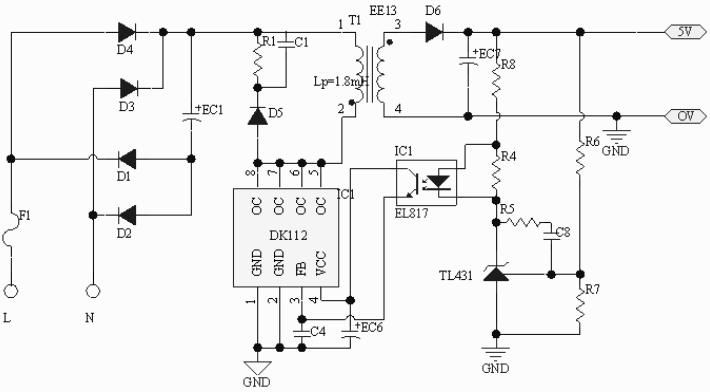

典型應用電路圖

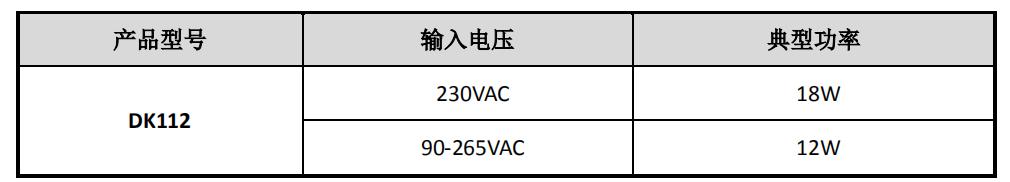

典型功率
應用領域
■ 電源適配器
■ LED 電源
■ 電磁爐、空調、DVD、機頂盒等小家電產品
DK112 12W交直流轉換芯片，采用DIP-8封裝，50pcs一管，2000pcs一盒，廣泛應用于電源適配器、LED 電源、電磁爐、空調、DVD、機頂盒等小家電產品領域中，更多DK112 交直流轉換芯片詳細手冊或其它資料，請向驪微電子申請。>>
