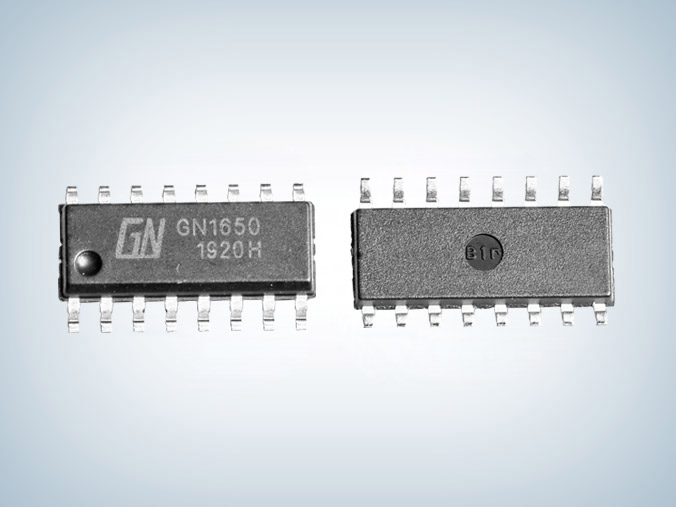

GN1650 共陰4位數碼管驅動芯片
所屬分類：優勢產品
品牌：GN(旌芯)
型號：GN1650
封裝：SOP16
功率：3V-5V
電流：25mA
型號：GN1650
封裝：SOP16
功率：3V-5V
電流：25mA
訂購熱線：0755-23087599
GN1650是2線串口共陰極8段4位/7*4位鍵盤掃描并帶部分組合按鍵功能LED驅動控制專用電路。內部集成有MCU輸入輸出控制數字接口、數據鎖存器、LED驅動、鍵盤掃描、輝度調節等電路。GN1650共陰4位數碼管驅動芯片性能穩定、質量可靠、抗干擾能力強，可適應于24小時長期連續工作的應用場合。
GN1650共陰4位數碼管驅動芯片主要特點
■ 顯示模式:8段×4位
■ 段驅動電流不小于25mA，字驅動電流不小于150mA
■ 提供8級亮度控制
■ 鍵盤掃描：7×4bit,支持4個組合按鍵
■ 速兩線式串行接口
■ 內置時鐘振蕩電路
■ 內置上電復位電路
■ 支持3V-5.V電源電壓
■ 使用時VDD端建議加104電容，且電容盡量靠近GN1650的VDD端口(建議小于2cm)
■ 封裝形式：DIP16 塑封體尺寸：19.0mm×6.4m 引腳間距：2.54mm
■ 型號：GN1650D 印字：GN1650D25PCS/管40PCS/盒1000PCS/盒10盒/箱10000PCS/箱
■ 封裝形式：SOP16 塑封體尺寸：10.0m×3.9m 引腳間距：1.27m

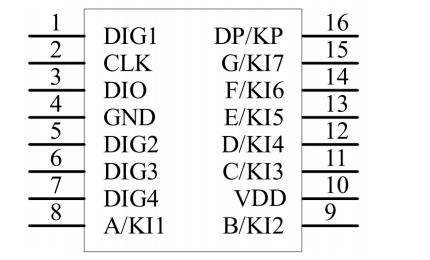

引腳排列圖及引腳說明
| 引腳 | 符號 | 引腳名稱 | 功能 |
| 1 | DIGI | 位/鍵掃描輸出 | LED位驅動輸出,低電平有效，及作為鍵盤掃描輸出,高電平有效 |
| 2 | CLK | 時鐘輸入 | 2線串行接口的數據時鐘輸入，內置上拉電阻 |
| 3 | DIO | 數據輸入/輸出 | 2線串行接口的數據輸入輸出，為內置上拉開漏模式。 |
| 4 | GND | 接地端 | 接地。 |
| 5 | DIG2 | 位/鍵掃描輸出 | LED位驅動輸出，低電平有效，及作為鍵盤掃描輸出,高電平有效。 |
| 6 | DIG3 | 位/鍵掃描輸出 | LED位驅動輸出，低電平有效，及作為鍵盤掃描輸出,高電平有效。 |
| 7 | DIG4 | 位/鍵掃描輸出 | LED位驅動輸出，低電平有效，及作為鍵盤掃描輸出,高電平有效。 |
| 8 | A/K11 | 段驅動輸出/鍵掃描輸入 | LED段驅動輸出，高電平有效，也用作鍵掃描輸入高電平有效，內置下拉。 |
| 9 | B/K12 | 段驅動輸出鍵掃描輸入 | LED段驅動輸出，高電平有效，也用作鍵掃描輸入高電平有效，內置下拉。 |
| 10 | VDD | 電源端 | 3~5.5V工作時對地建議加104電容,電容盡量靠近GN1650端口(建議小于2cm)。 |
| 11 | C/K13 | 段驅動輸出/鍵掃描輸入 | LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。 |
| 12 | D/K14 | 段驅動輸出/鍵掃描輸入 | LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。 |
| 13 | E/K15 | 段驅動輸出/鍵掃描輸入 | LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。 |
| 14 | F/K16 | 段驅動輸出/鍵掃描輸入 | LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。 |
| 15 | G/KI7 | 段驅動輸出/鍵掃描輸入 | LED段驅動輸出，高電平有效,也用作鍵掃描輸入高電平有效，內置下拉。 |
| 16 | DP/KP | 段/位輸出 | LED段輸出，也用作鍵盤標志輸出。 |

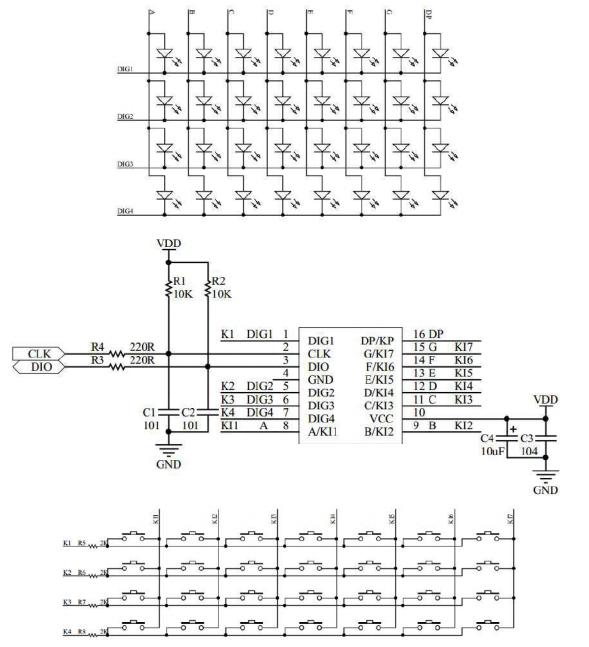

典型應用線路圖
GN1650共陰4位數碼管驅動芯片在不改版的情況下，可用完全兼容天微TM1650及中微AIP1650，更多GN1650共陰4位數碼管驅動芯片電特性、功能介紹及詳細手冊請向驪微電子申請。>>
