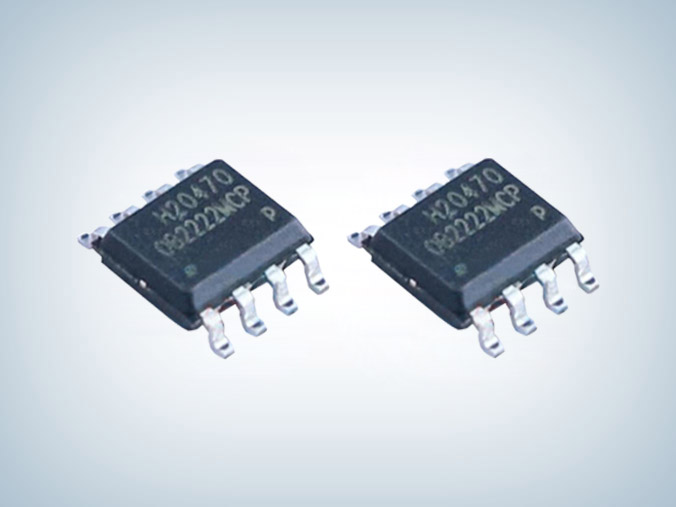

OB2222MCPA 5V恒壓小家電專用芯片
所屬分類：優勢產品
品牌：OB昂寶
型號：OB2222MCPA
封裝：SOP8
功率：5.0V
電流：300ma
型號：OB2222MCPA
封裝：SOP8
功率：5.0V
電流：300ma
訂購熱線：0755-23087599
OB2222M 5V恒壓小家電專用芯片是一款高性能、高精度、低成本的PWM電源開關，適用于非隔離降壓和buck-boost應用。它將專用的電流模式PWM控制器與SOP8封裝中的高壓電源雙極相結合。其內置的誤差放大器經過優化，可提供良好的過沖和動態響應，從而降低了成本和組件數量。借助精密的內部電阻分壓器，EA的精確基準，可以確保在通用AC輸入上恒定電壓調節為5.0V。
在輕負載下實現了頻率降低和突發模式控制。On-Bright專有的混頻技術和軟基驅動器設計，可以實現良好的EMI性能。低啟動電流和低工作電流有助于OB2222M可靠地啟動并降低待機功耗。OB2222M在過載應用中支持恒定功率運行，適用于需要啟動風扇等瞬時大功耗的小家電應用。
0B2222M提供開機軟啟動控制和自動恢復功能的保護范圍，包括循環逐周期電流限制，輸出短路保護，F(xiàn)B引腳開環保護，片上過溫保護(OTP)、VDD過壓保護(OVP)、VDD欠壓鎖定保護(UVLO)。在設計中，低于20KHz的音調能量被最小化，從而在運行過程中消除了音頻噪聲。
0B2222M具有自動恢復功能，可提供軟啟動控制和保護范圍，并具有自動恢復功能，包括逐周期電流限制，輸出短路保護，F(xiàn)B引腳開環保護，片內過熱保護（OTP），VDD過壓保護（ OVP）和VDD欠壓鎖定保護（UVLO）。在設計中將低于20KHz的音調能量降至最低，從而消除了運行中的音頻噪聲。
OB2222M 5V恒壓小家電專用芯片采用SOP8封裝。
OB2222MCPA特點
■ 通用交流輸入范圍，輸出電壓5.0V
■ 過載應用下的恒定功率模式操作
■ buck和buck-boost應用的低成本和更少的BOM
■ 電流模式控制
■ 最大開關頻率為40kHz(典型)
■ 降低頻率和突發模式控制，實現高效率
■ 改善EMI的頻率轉換
■ 軟啟動電源
■ 內置前沿消隱（LEB）
■ 逐周期電流限制
■ FB引腳開環保護
■ 輸出短路保護
■ VDD具有滯回的欠壓鎖定
■ VDD OVP
■ 內置OTP
典型輸出功率
| 拓?fù)浣Y(jié)構 | 90-264Vac Input (Open frame) |
| Buck/Buck-Boost | 300mA |

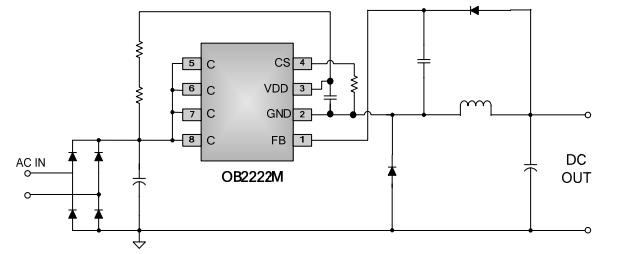

典型應用電路圖
應用領域：適用于SMPS的低功率AC / DC電源
■ 小型家用電器
■ 線性調節器/ RCC替換
OB2222M 應用于Buck/Buck-Boost拓?fù)浣Y(jié)構，90-264Vac 工作范圍，輸出電壓5V，電流300mA，適用于SMPS的低功率AC / DC電源小型家用電器、線性調節器/ RCC替換等領域，更多OB2222MCPA 5V恒壓小家電專用芯片產品的詳細手冊或其它資料，請向驪微電子申請。>>
