PN7726 無線充電發射端功率芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN7726
封裝： QFNFC3×3、SOP8-PP
功率：20W
電流：3V～12V
型號：PN7726
封裝： QFNFC3×3、SOP8-PP
功率：20W
電流：3V～12V
訂購熱線：0755-23087599
PN7726是一款用于無線充電的智能功率芯片。該芯片集成了驅動及四顆高效功率級場效應管，內置自舉高壓PMOS，內置5V/50mA LDO，具有自適應死區功能。該芯片還集成了欠壓保護、過溫 保 護 和 輸 出 短 路 保 護 等 功 能 。 芯 片 采 用QFNFC3×3、SOP8-PP封裝，底部通過散熱片來提高散熱性能。
PN7726產品特征
■ 寬電源電壓范圍：3V～12V
■ 輸出功率20W
■ 高達500kHz工作頻率
■ 內置自舉高壓PMOS管
■ 集成5V LDO（50mA）用于MCU供電
■ 輸入管腳兼容5V和3.3V控制信號
■ 工作溫度：-40～125°C
■ 全面保護功能：電源欠壓保護，內置過溫保護，內置輸出短路保護
■ QFNFC3×3、SOP8-PP封裝

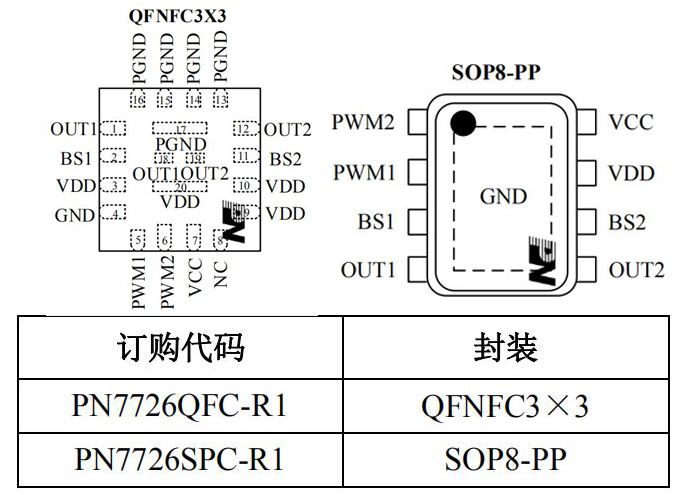

封裝/訂購信息

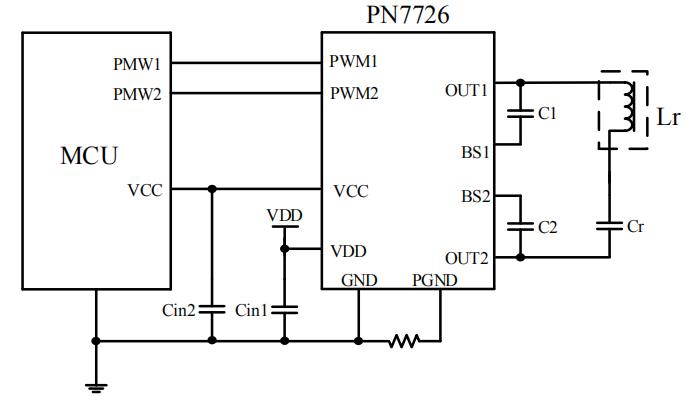

PN7726無線充電發射端功率芯片典型電路圖
備注：1. C1、C2容量≤0.01uF；GND與PGND可短接使用
2. SOP8-PP 封裝方案的 PGND 與 GND 通過打線短接
應用領域
■ 無線充電功率發生器
■ 直流電機驅動
PN7726是集成了驅動及四個開關管的無線充電發射端功率芯片，廣泛應用于無線充電功率發生器及直流電機驅動領域，更多PN7726無線充電發射端功率芯片的產品詳細手冊或其它資料，請向驪微電子申請。>>
