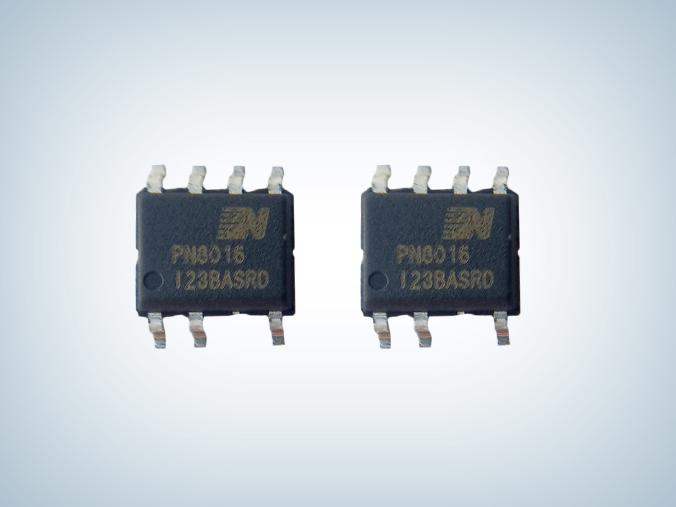

PN8016集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源，輸出電壓可通過FB電阻調整。PN8016內置800V高壓啟動與自供電模塊，實現系統快速啟動、超低待機、自供電功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外PN8016的降頻調制技術有助于改善EMI特性。
PN8016芯片特點：
■ 內置800V高雪崩能力智能功率MOSFET
■ 內置高壓啟動和自供電電路
■ 適用于Buck、Buck-Boost、Flyback等多種架構
■ 輸出電壓3.3V~18V可通過FB電阻調整
■ 半封閉式穩態輸出電流> 300mA @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能
過載保護（OLP）
過溫保護（OTP）
欠壓保護（UVLO）

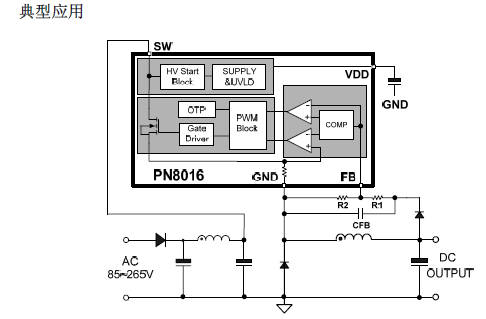

pn8016應用電路圖
pn8016應用電路圖
PN8016芯片內置800V高壓啟動與自供電模塊，輸出電壓3.3V~18V可通過FB電阻調整，典型應用于5V0.3A家電方案，更多pn8016數據手冊及應用資料可向驪微電子申請。>>
