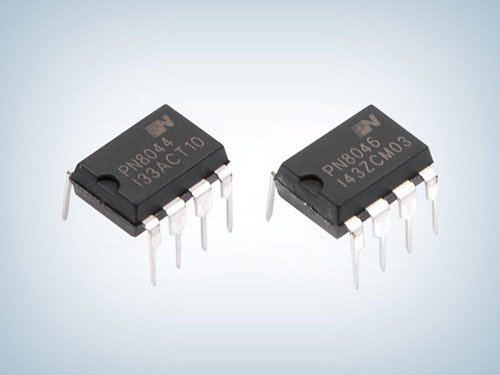

PN8044 18V0.3A 非隔離AC-DC開關電源芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8044
封裝：DIP-8
功率：18V
電流：0.3A
型號：PN8044
封裝：DIP-8
功率：18V
電流：0.3A
訂購熱線：0755-23087599
PN8044概述：
PN8044集成PFM控制器及650V高雪崩能力智能功率MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。PN8044內置650V高壓啟動模塊，實現系統快速啟動、超低待機功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外PN8044的降頻調制技術有助于改善EMI特性。
PN8044產品特征：
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路
■ 優化適用于18V輸出非隔離應用
■ PN8044半封閉式穩態輸出功率5.4W @230VAC
■ PN8046半封閉式穩態輸出功率9W @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能
過載保護（OLP）
過溫保護（OTP）
欠壓保護（UVLO）
PN8044封裝/訂購信息：

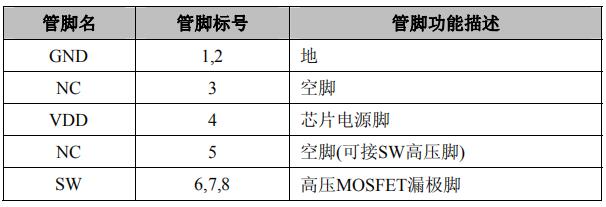

pn8044引腳功能

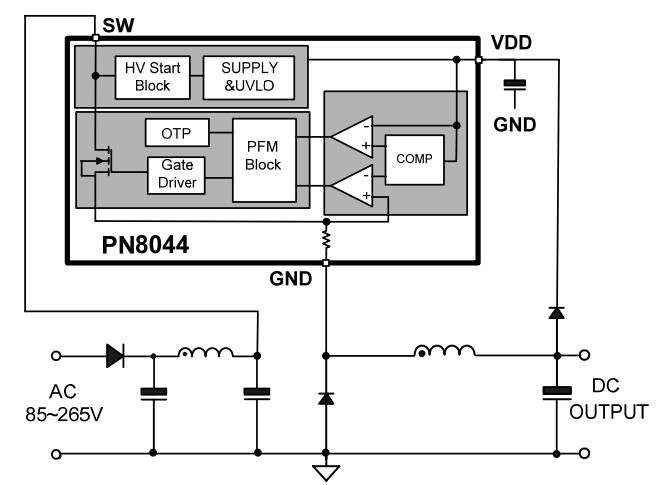

PN8044典型應電路：

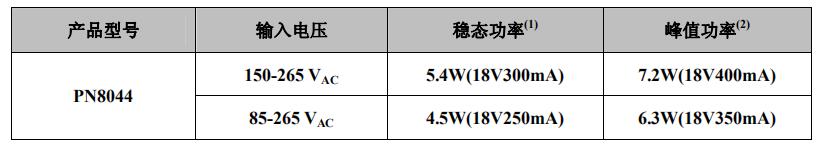

PN8044典型功率：
PN8044極限工作范圍：
VDD 腳耐壓……-0.3~40V
SW 腳耐壓.……. -0.3~650V
結工作溫度范圍…….-40~150℃
存儲溫度范圍…….-55~150℃
管腳焊接溫度 （10秒）…….260℃
封裝熱阻 （DIP-8）…….40℃/W
人體模式 ESD 能力(1)（HBM）……±6kV
空氣模式ESD 能力(2)……8kV
漏極脈沖電流（Tpulse=100us）……3A
更多非隔離AC-DC開關電源芯片18V0.3A PN8044產品手冊、原理圖，電源輸入輸出規格，BOM 表和變壓器參數等詳細資料的，請向驪微電子申請。>>
