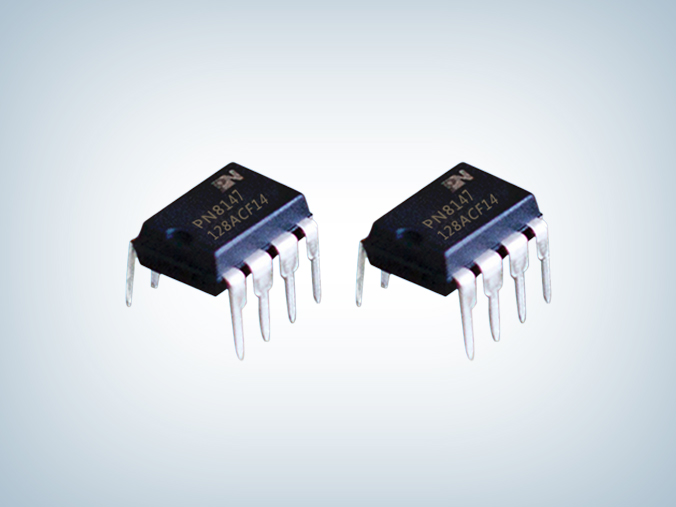

PN8147產品描述：

pn8147電源芯片內部集成了脈寬調制控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。該芯片提供了極為全面和性能優異的智能化保護功能，包括周期式過流保護（外部可調）、過載保護、過壓保護、CS短路保護、軟啟動功能。通過Hi-mode、Eco-mode、Burst-mode的三種脈沖功率調節模式混合技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。良好的EMI表現由頻率調制技術和Soft Driver技術充分保證。該芯片還內置智能高壓?jiǎn)��?dòng)模塊。PN8147為需要超低待機功耗的高性價比反激式開關電源系統提供了一個先進的實現平臺，非常適合六級能效標準、Eur2.0、能源之星的應用。



PN8147產品特點：

內置650V高雪崩能力的功率MOSFET

Hi-mode（60kHz PWM）

Eco-mode（動態PFM）

Burst-mode （25kHz間歇工作模式）

改善EMI的頻率調制技術

空載待機功耗 < 50 mW @230VAC

軟啟動技術

內置高壓?jiǎn)��?dòng)電路

內置線電壓補償和斜坡補償

開放式輸出功率 >18W@230VAC

優異全面的保護功能

       過溫保護（OTP）

       過載保護（OLP）

       外部電阻可調式周期過流保護（OCP）

       過壓保護（OVP）

       CS短路保護

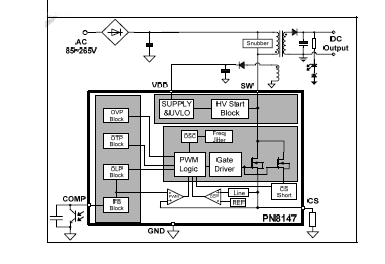

pn8147典型應用電路圖
