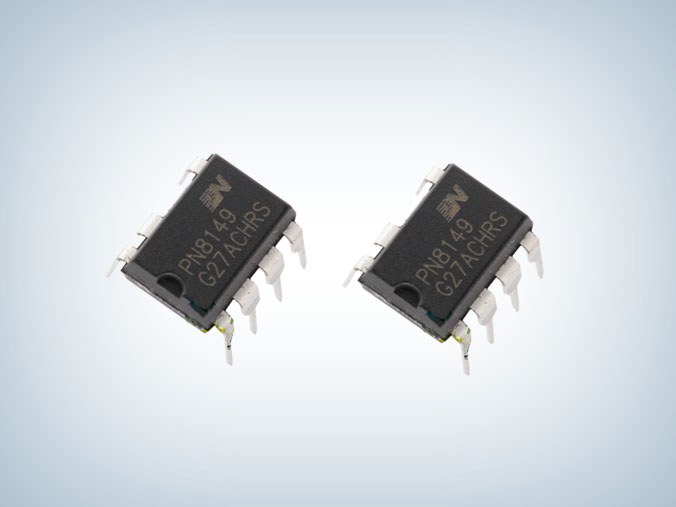

PN8149_12V1.5A適配器IC
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8149NSC-TI
封裝：DIP7
功率：18W
電流：1.5A
型號：PN8149NSC-TI
封裝：DIP7
功率：18W
電流：1.5A
訂購熱線：0755-23087599
PN8149電源芯片內部集成了脈寬調制控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。該芯片提供了極為全面和性能優異的智能化保護功能，包括周期式過流保護（外部可調）、過載保護、過壓保護、CS短路保護、軟啟動功能。通過Hi-mode、Eco-mode、Burst-mode的三種脈沖功率調節模式混合技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。良好的EMI表現由頻率調制技術和Soft Driver技術充分保證。
該芯片還內置智能高壓啟動模塊。PN8149為需要超低待機功耗的高性價比反激式開關電源系統提供了一個先進的實現平臺，非常適合六級能效標準、Eur2.0、能源之星的應用。
pn8149電源芯片特點
■ 內置650V高雪崩能力的功率MOSFET
■ Hi-mode（60kHz PWM）
■ Eco-mode（動態PFM）
■ Burst-mode （25kHz間歇工作模式）
■ 改善EMI的頻率調制技術
■ 空載待機功耗 < 75 mW @230VAC
■ 軟啟動技術
■ 內置高壓啟動電路
■ 內置線電壓補償和斜坡補償
■ 開放式輸出功率 >24W@230VAC
■ 優異全面的保護功能
過溫保護（OTP）
過載保護（OLP）
外部電阻可調式周期過流保護（OCP）
過壓保護（OVP）
CS短路保護

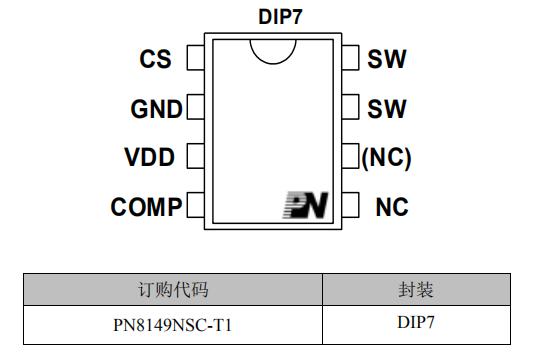

pn8149引腳圖及功能
| 管腳標號 | 管腳名稱 | 管腳功能描述 |
| 1 | CS | 電流檢測引腳 |
| 2 | GND | 地 |
| 3 | VDD | 工作電壓輸入引腳 |
| 4 | COMP | 反饋引腳 |
| 5 | NC | 空腳 |
| 6 | NC | |
| 7 | SW | 高壓MOSFET引腳，跟變壓器初級相連。 |
| 8 |

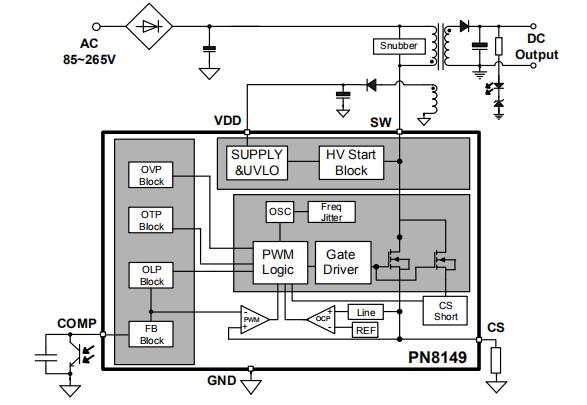

PN8149芯片電路圖
應用領域
■ 開關電源適配器和電池充電器
■ 白色家電、個人電腦、音響等輔助電源
■ LCD/PDP電視機輔助電源
PN8149NSC-TI采用DIP-7封裝，輸入電壓90-265VAc下應用功率18W，典型應用于12V1.5A適配器方案，廣泛應用于開關電源適配器和電池充電器、白色家電、個人電腦、音響等輔助電源、LCD/PDP電視機輔助電源等領域，供應pn8149電源芯片，提供pn8149芯片參數及PN8149數據手冊等資料，更多PN8149 12V1.5A 適配器方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，請向芯朋微代理驪微電子申請。>>
