PN8160 超低待機功耗電源芯片內部集成了脈寬調制控制器和功率MOSFET，用于高性能、外圍元器件精簡的交直流轉換開關電源，該芯片提供了極為全面和性能優優異的智能化保護功能，包括周期式過流保護，過載保護，軟啟動功能。通知QR+CCMECO-modeBurst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗，全電壓范圍下的最佳效率。頻率調制技術和SoftDriver技術充分保證良好的ＥＭＩ表現。
PN8160芯片特點：
■ 專利高壓啟動，無需啟動電阻，待機功耗小于50mW；
■ QR-PWM + QR-PFM + Burst Mode提高平均效率，精準谷底開通算法，輕松滿足六級能效；
■ 自適應PWM工作頻率(85/65kHz)，減小變壓器體積，校正高低壓過流點一致性；
■ 內置電流采樣管，無需CS電阻，節省成本、提高效率、簡化布板；
■ 疊層封裝技術，熱阻更小，24W無需散熱片；高低壓腳位兩側排列，更高安全性；
■ 超寬VDD電壓8-40V，適合快充應用；
■ 全面保護功能：輸出過壓保護、VDD欠過壓保護、過溫保護、過載保護、輸出二極管短路等保護；
■ 超高可靠性：40V BCD平臺 + 690V Smart MOSFET；HBM ESD大于4kV；Latchup電流大于200mA。

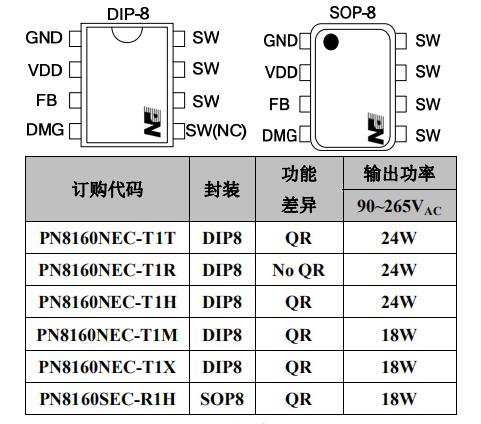

封裝/訂購信息
封裝/訂購信息

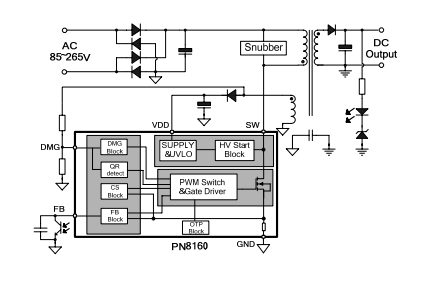

典型應用圖
應用領域
■ 待機電源
■ 開放式開關電源
■ 適配器
PN8160超低待機功耗電源芯片系列采用SOP-8和DIP8封裝，有PN8160NEC-T1T、PN8160NEC-T1R、PN8160NEC-T1H、PN8160NEC-T1M、PN8160NEC-T1X、PN8160SEC-R1H幾種產品規格，典型應用功率18W-24W，更多pn8160芯片規格書、pn8160應用電路及pn8160設計資料請向我們申請。>>
