PN8307M概述：
PN8307M包括同步整流控制器及N型功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。PN8307M內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。PN8307M集成了極為全面的輔助功能，包含輸出欠壓保護、最小導通時間等功能。
PN8307M產品特征：
■ 內置20mT86; 80V Trench MOSFET
■ 適用于3.6V-20V寬供電范圍工作
■ 適用于DCM和QR工作模式
■ 自適應次級電流檢測電路
■ 優異全面的輔助功能
欠壓保護
防誤開啟
最小導通時間

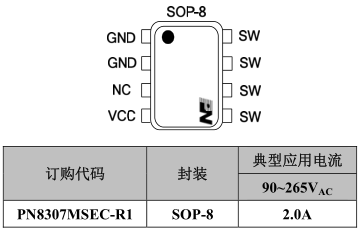

PN8307M封裝/訂購信息：

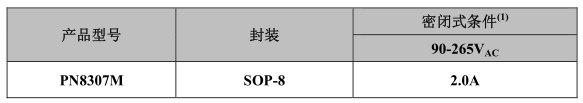

PN8307M典型功率：

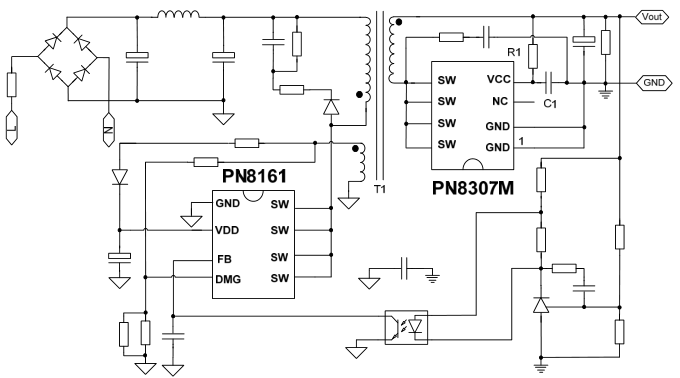

PN8307M典型應用電路：
外圍參數選擇參考：
為了更好體現 PN8307M 的性能，請務必遵守以下規則：
1. 為滿足系統更高可靠性的要求，建議在芯片外圍增加電阻 R1 和電容 C1。
2. 從 Vout 輸出經電阻 R1 到 VCC 的引線先到 VCC 電容 C1 再到 VCC 引腳。
3. VCC 電容 C1 應放置在距離 VCC 引腳和 GND 引腳最近的地方。
