PN8308H概述：
PN8308H大功率同步整流芯片包括同步整流控制器及N型功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。
PN8308H內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。PN8308H同步整芯片集成了極為全面的輔助功能，包含輸出欠壓保護、最小導通時間等功能。
PN8308H產品特征：
■ 內置10mΩ 80V Trench MOSFET
■ 適用于CCM，DCM和QR工作模式
■ 電流跟蹤關斷技術

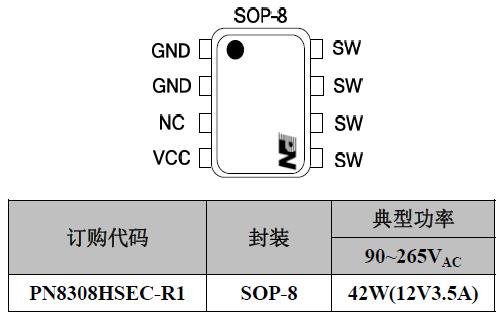

PN8308H封裝/訂購信息：
PN8308H典型功率：
y

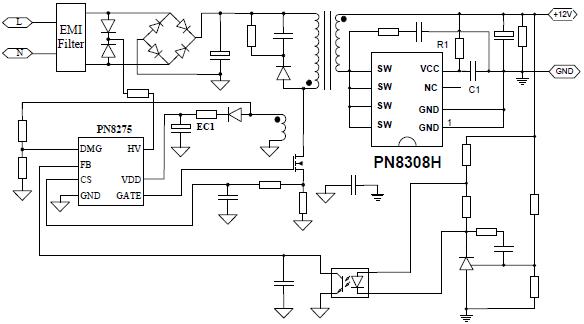

PN8308H典型應用電路：
PN8308H大功率同步整流芯片功能描述：
1.啟動：在系統啟動階段，輸出電壓比較低時，芯片內置MOS體二極管作為次級的續流二極管。當VCC電壓達到VCCon時，芯片開始工作;當VCC電壓低到VCCoff時，芯片停止工作，芯片內置MOS體二極管作為次級的續流二極管繼續工作。
2. 同步工作模式：芯片控制功率MOSFET開關以實現同步整流功能。具體工作機制如下：當芯片檢測到Vds小于開啟閾值時，控制器驅動功率MOSFET開啟，此時Vgs達到最大值。隨著Isd電流的減小，芯片檢測到Isd達到調整閾值區，芯片會根據Isd的減小幅度來降低Vgs。當原邊開關管導通時，Ids突變達到關斷閾值，控制器將快速關斷功率MOSFET。
3. 最小導通時間：在芯片控制MOSFET 開啟初期，MOSFET 的漏端有較大的干擾信號，為了避免干擾信號導致芯片誤觸發關斷信號，芯片加入了屏蔽時間。在屏蔽時間內，同步整芯片關斷值會提高。在屏蔽時間結束后，芯片關斷值會恢復正常值。
PN8308H 12v大功率同步整流芯片極限工作范圍：
VCC 腳耐壓……………..……….………………-0.3~26V
SW 腳耐壓……………………….…….…..…. -0.3~80V
結工作溫度范圍……….…..….…..…...….….-40~150℃
存儲溫度范圍………………………....…. ….-55~150℃
管腳焊接溫度 （10秒）……………..……………...260℃
封裝熱阻RθJC （SOP-8）………………………….45℃/W
人體模式ESD 能力(1)（HBM）……..…...….……... ±3kV
