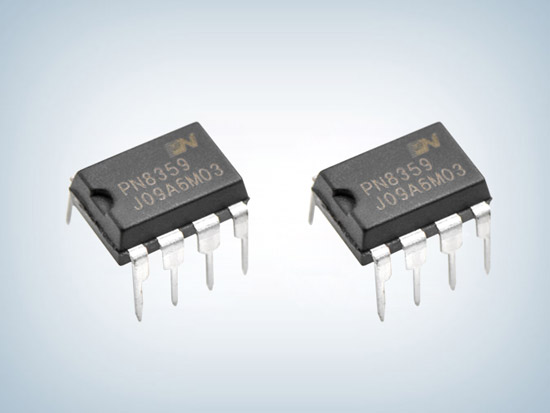

PN8359 原邊反饋芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8359
封裝：dip-8
功率：15W-20W
電流：85~265 VAC
型號：PN8359
封裝：dip-8
功率：15W-20W
電流：85~265 VAC
訂購熱線：0755-23087599
PN8359概述：
PN8359包括高精度的恒壓、恒流原邊控制器及功率MOSFET，用于高性能、外圍元器件精簡的充電器和LED照明。
PN8359工作在原邊檢測和調整模式，可省略光耦和TL431。該芯片提供了極為全面的自恢復保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。
PN8359內置高壓?jiǎn)?dòng)電路和極低的芯片功耗使得能夠滿足較高的待機功耗標準。在恒流模式，電流和輸出功率可通過CS腳的Rs電阻進行調節；在恒壓模式，PFM工作模式可獲得較高的性能和效率。輕載時，該芯片采用較小的峰值電流工作以減小音頻噪聲。另外，輸出線補償功能有助于獲得較好的負載調整率。
PN8359產品特征：
■ 內置650V功率MOSFET
■ 全電壓輸入范圍±5%的電流/電壓調整率
■ 可省光耦和TL431
■ 恒壓和恒流可調
■ 輸出線補償功能
■ 內置原邊電感量補償電路
■ 無音頻噪聲
■ 內置高壓?jiǎn)?dòng)電路
■ 優異全面的保護功能
過溫保護 (OTP)
VDD欠壓鎖定 (UVLO)
CS開/短路保護
開環保護 (OLP)
VDD過壓保護 (OVP)
安全自動恢復模式

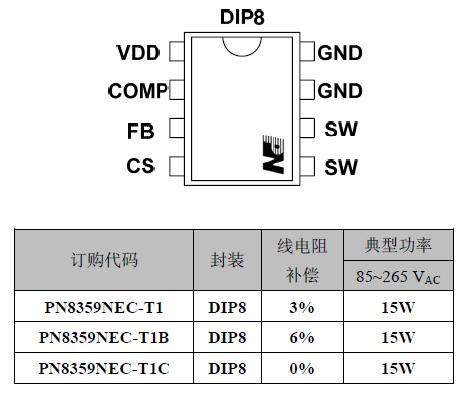

PN8359封裝/訂購信息：
pn8359引腳功能及電壓：
| 管腳標號 | 管腳名 | 管腳功能描述 |
| 1 | VDD | 工作電壓輸入引腳 |
| 2 | COMP | 環路補償引腳 |
| 3 | FB | 反饋引腳，輔助繞組電壓通過電阻反饋穩定輸出 |
| 4 | CS | 電流檢測引腳 |
| 5 | SW | 高壓MOSFET引腳，跟變壓器初級相連 |
| 6 | ||
| 7 | GND | 地電位 |
| 8 |
PN8359極限工作范圍：
VDD 腳耐壓……...…………………………………………………………………………….….-0.3~25V
SW 腳耐壓……………………………………………………………………………………….…650V
FB，COMP 腳耐壓…………………………………………………………………………..……-0.3~5.5V
結工作溫度范圍……………………………………………………………………………………-40~140℃
存儲溫度范圍………………………………………………………………………………………-55~150℃
管腳焊接溫度 (10秒) ………………………………………………………………………………260℃
ESD 能力(HBM) ……………………………………………………………………………………..2.0kV
最大漏極脈沖電流……………………………………………………………………………………2.0A

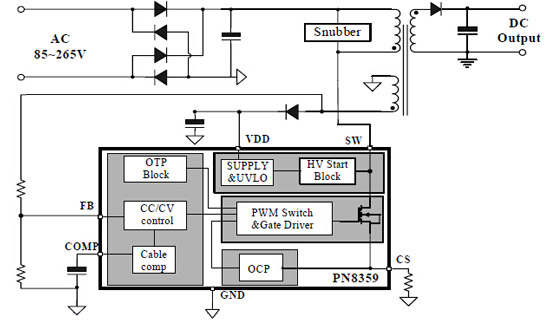

PN8359應用電路圖：
