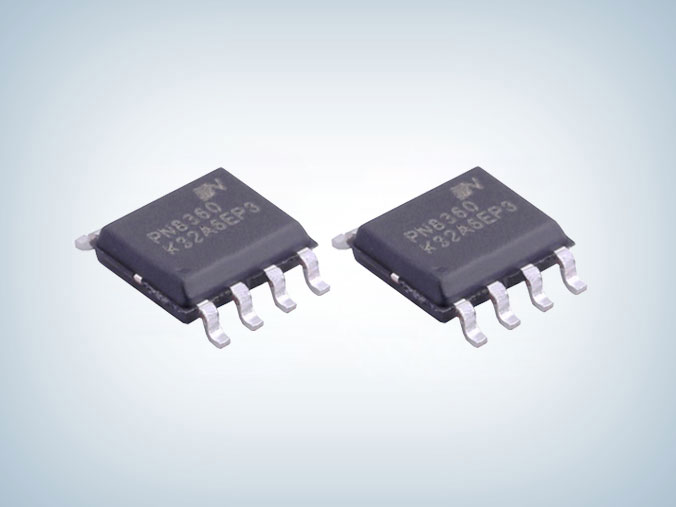

PN8360 原邊恒流恒壓芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8360
封裝：DIP-8/SOP-7
功率：12W-15W
電流：2.4A
型號：PN8360
封裝：DIP-8/SOP-7
功率：12W-15W
電流：2.4A
訂購熱線：0755-23087599
PN8360 原邊恒流恒壓芯片包括高精度的恒壓、恒流原邊控制器及功率MOSFET，用于高性能、外圍元器件精簡的充電器和LED照明�！ �
PN8360工作在原邊檢測模式，可省略光耦和TL431。該芯片提供了極為全面的自恢復保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS電阻開/短路保護等�！ �
PN8360 原邊恒流恒壓芯片內置高壓啟動電路和極低的芯片工作電流使得系統能夠滿足較高的待機功耗標準。在恒流模式，輸出電流和功率可通過CS腳的Rs電阻進行調節；在恒壓模式，PFM工作模式可獲得較高的性能和效率。輕載時，該芯片采用較小的峰值電流工作以減小音頻噪聲。另外，輸出線電阻補償功能有助于獲得較好的負載調整率。
PN8360原邊恒流恒壓芯片特征
■ 內置650V功率MOSFET
■ 全電壓輸入范圍±5%的電流/電壓調整率
■ 可省光耦和TL431
■ 恒壓和恒流可調
■ 輸出線補償功能
■ 內置原邊電感量補償電路
■ 無音頻噪聲
■ 內置高壓啟動電路
■ 優異全面的保護功能
過溫保護 (OTP)
VDD欠壓鎖定 (UVLO)
CS開/短路保護
開環保護 (OLP)
VDD過壓保護 (OVP)
安全自動恢復模式

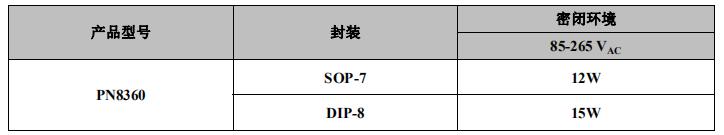

典型功率

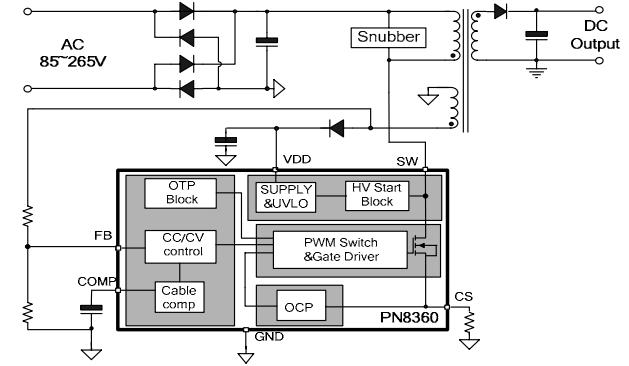

PN8360電路圖
應用領域
■ 電池充電器
■ LED照明
PN8360原邊恒流恒壓芯片相比PN8370外圍需要多一顆comp電容，pcba板空間足夠的話，可以用PN8360代換PN8370，在LED照明領域應用中，PN8360恒流功能相對來說也要好一些，更多PN8360高精度CC/CV原邊反饋交直流轉換器詳細手冊或其它資料，請向驪微電子申請。>>
