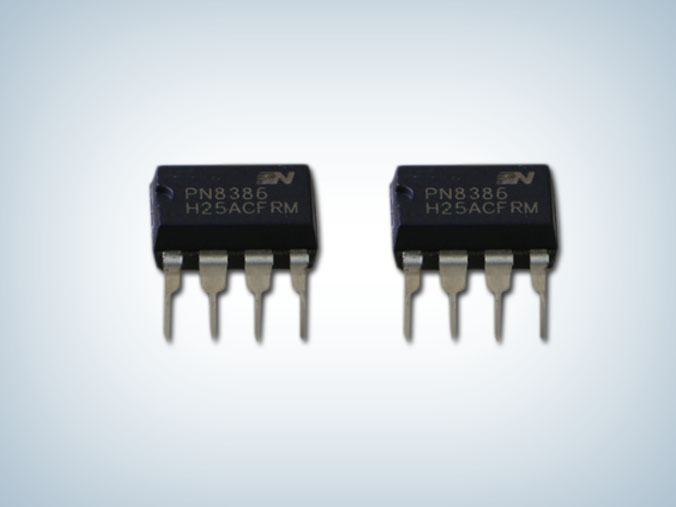

PN8386集成超低待機功耗準諧振原邊控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8386為原邊反饋工作模式，可省略光耦和TL431。內置高壓啟動電路，可實現芯片空載損耗（264VAC）小于50mW。在恒壓模式，采用準諧振與多模式技術提高效率并消除音頻噪聲，使得系統滿足6級能效標準，可調輸出線補償功能能使系統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。
PN8386產品特點：
■ 內置650V高雪崩能力的功率MOSFET
■ 內置高壓啟動電路小于50MW空載損耗(264V AC)
■ 采用準諧振與多模式技術提高效率滿足6級能效標準
■ 全電壓輸入范圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒流恒壓輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能：過溫保護（OTP）、VDD欠壓&過壓保護 (UVLO&OVP)、逐周期過流保護 (OCP)、CS開/短路保護 (CS O/SP）、開環保護 (OLP)。

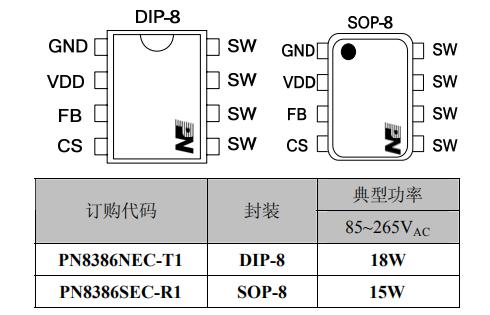

pn8386引腳功能及電壓

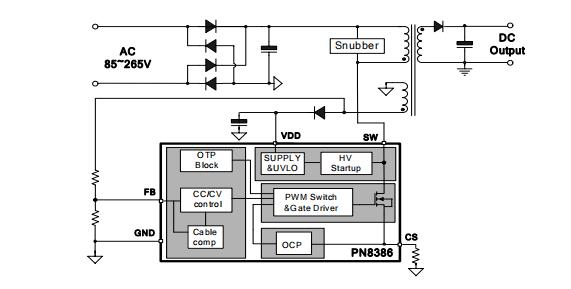

典型應用電路
應用領域
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
PN8386是超低待機功耗準諧振原邊反饋交直流轉換器，擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求，典型應用于5V3A 適配器六級能效方案，更多PN8386產品手冊、電氣規格、變壓器規格、性能測試等應用資料請向芯朋微代理驪微電子申請。>>
