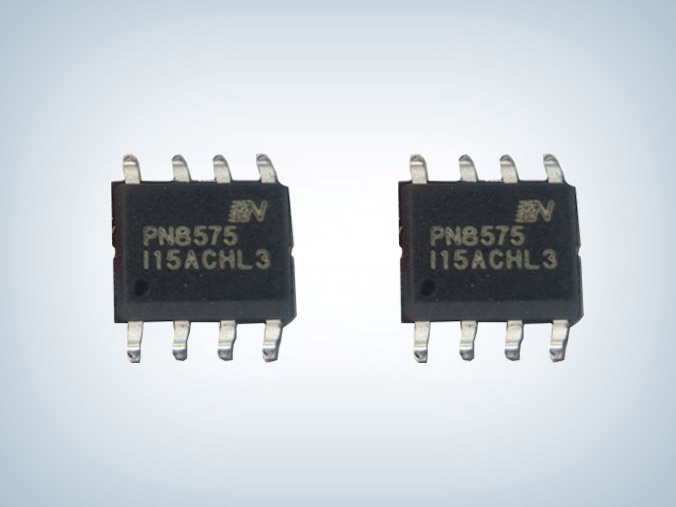

PN8575P原邊反饋芯片集成低待機功耗原邊控制器及BJT，用于低成本、外圍元器件精簡的充電器、適配器和內置電源。
PN8575P為原邊反饋工作模式，可省略光耦和TL431。在恒壓模式，采用多模式技術提高效。
率并消除音頻噪聲，使得系統滿足5級能效標準，可調輸出線補償功能能使系統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。
該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、過溫保護、輸出短路保護、CS開/短路保護和輸入欠壓保護等。
PN8575SE-P1特性
■ 內置800V BJT
■ 采用多模式技術提高效率，滿足5級能效標準
■ 全電壓輸入范圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP）
輸入欠壓保護

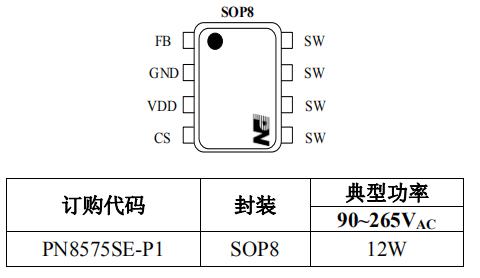

封裝/訂購信息

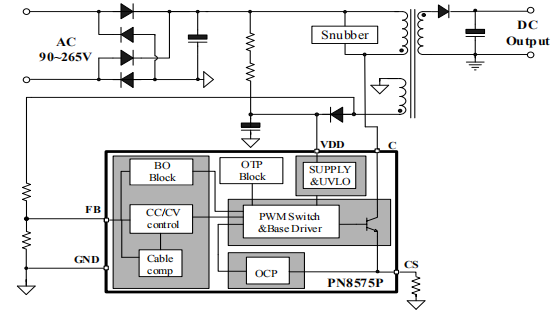

典型電路圖
應用領域
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
PN8575P 12w原邊反饋芯片是內置 BJT 原邊反饋交直流轉換器，可省光耦和TL431，擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，滿足大部分充電器和適配器需求，在實際應用中可以直接PIN對PIN PN8580和OB2500，更多PN8575SE-P1 12w原邊反饋芯片產品手冊、應用資料、樣品及價格請向驪微電子申請。>>
