PN8680M 12W原邊反饋低功耗電源芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8680MSEC-R1
封裝：SOP-8
功率：12W
電流：1A
型號：PN8680MSEC-R1
封裝：SOP-8
功率：12W
電流：1A
訂購熱線：0755-23087599
PN8680M概述：
PN8680M原邊反饋低功耗電源芯片集成超低待機功耗原邊控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8680M為原邊反饋工作模式，可省略光耦和TL431。PN8680低功耗電源芯片內置高壓啟動電路，可實現芯片空載損耗（230VAC）小于50mW。在恒壓模式，采用多模式技術提高效率并消除音頻噪聲，使得系統滿足6級能效標準，可調輸出線補償功能能使系統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。
PN8680M產品特征：
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路，小于50mW空載損耗（230VAC）
■ 采用多模式技術提高效率，滿足6級能效標準
■ 全電壓輸入范圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP）
開環保護 (OLP)

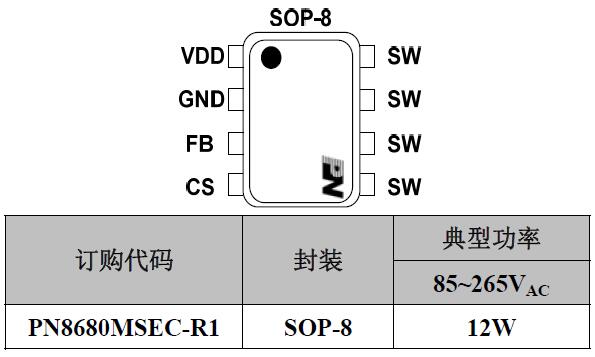

PN8680M封裝/訂購信息：
注：PN8680M原邊反饋低功耗電源芯片最大輸出功率是在環境溫度45℃的密閉式應用情形下測試。
PN8680M管腳定義:
| 管腳名 | 管腳標號 | 管腳功能描述 |
| VDD | 1 | 工作電壓輸入引腳 |
| GND | 2 | 地電位 |
| FB | 3 | 反饋引腳，輔助繞組電壓通過電阻反饋穩定輸出 |
| CS | 4 | 電流檢測引腳 |
| SW | 5,6,7,8 | 智能功率MOSFET Drain端引腳，跟變壓器初級相連 |
PN8680M典型應用電路圖：
PN8680M極限工作范圍：
VDD 腳耐壓……………….……………………-0.3~40V
FBCS 腳耐壓………………...……….…………-0.3~5.5V
SW 腳耐壓……………………….…….…..…. -0.3~650V
結工作溫度范圍……….…..….…..…...….….-40~150℃
存儲溫度范圍………………………....…. ….-55~150℃
管腳焊接溫度 （10秒）……………..……………...260℃
封裝熱阻RθJC （SOP-8）…...........……………….80℃/W
人體模式ESD 能力(1)（HBM）……..…...….……... ±4kV
漏極脈沖電流（Tpulse=100us）………….…….…..…..…3A
PN8680M應用領域：
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
如果需要PN8680M 12W原邊反饋低功耗電源芯片參數和產品詳細手冊及規格書或其他資料，請聯系我們在線客服向我們申請。>>
