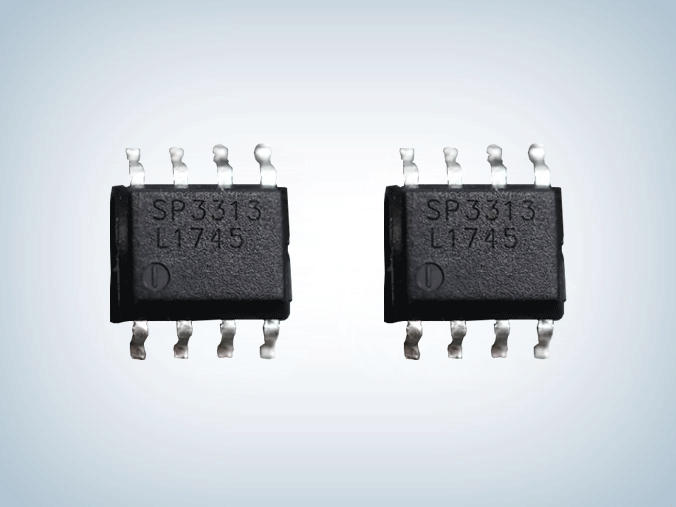

SP3313 車充qc降壓芯片
所屬分類：優勢產品
品牌：Segma/斯帕沃
型號：SP3313
封裝：SOP-8L
功率：7.5V ~ 32V
電流：3.5A
型號：SP3313
封裝：SOP-8L
功率：7.5V ~ 32V
電流：3.5A
訂購熱線：0755-23087599
SP3313車充qc降壓芯片是一款輸入電壓，降壓轉換器，工作在CV(恒定輸出電壓)模式或CC恒定輸出電流)模式。最大輸入電壓36V，工作輸入電壓7.5V ~ 32V。
內置35mΩ High-Side及25mΩ Low-Side MOSFET，可以提供高達3.5A的連續輸出電流，輸出電流精確到±7%以內，可支持100%占空比，無需外部補償，可以依靠自身內置穩定環路實現恒流以及恒壓控制，同時具備線纜壓降補償功能。
SP3313車充降壓芯片獨立輸出電壓保護適用于BC1.2和QC2.0/3.0雙通道輸出電壓，是一款功能齊全、高性能、高可靠性的降壓式DC-DC變換器。
SP3313車充qc降壓芯片特點
■ 極限可支持100%占空比
■ 內置High-side和Low-side MOSFET
■ 最大輸出電流：3.5A
■ 可調輸出電壓，VFB=1.0V
■ 優異的恒流精度：±7%
■ 恒壓精度：±2%
■ 內置抖頻功能
■ 效率：高達 95%
■ 無需外部補償
■ 短路保護(SCP)
■ 過壓保護（OVP）
■ 過熱保護（OTP）
■ 欠壓保護（UVLO）
■ 提供 SOP-8L 封裝

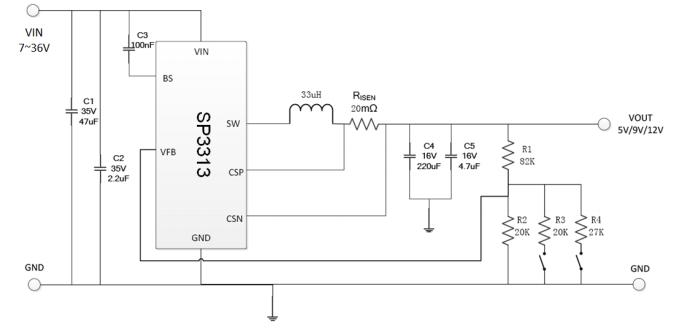

典型應用電路圖
應用領域
■ 車載充電器
■ 壁式充電器
■ 電源板/集線器
■ 便攜式充電裝置
■ 汽車DVD
■ 黑盒
■ 工業應用
■ 其他
SP3313是一款高輸入電壓、輸出高精度恒壓恒流以及支持占空比的DC/DC降壓芯片，當用于車充產品時，插入點煙器請盡量利用電源的負極彈片來幫助產品散熱，并可以考慮增加彈片與GND的焊接面積，這樣彈片在作為負極輸入的同時，也可以是系統的一個極好的散熱片。更多SP3313 車充qc降壓芯片產品手冊和應用資料請向驪微電子申請。>>
