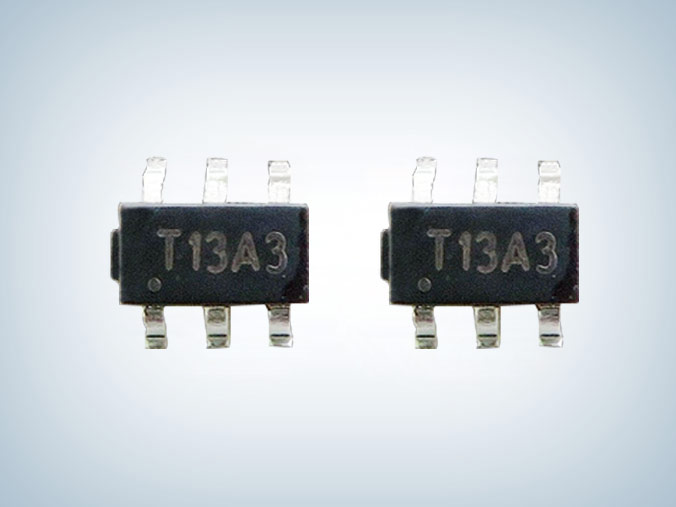

鋰電池升壓芯片AP2004采用 6 引腳的扁平 SOT-23 封裝，是一個恒定頻率峰值電流模式的異步PWM 升壓轉換器。需要一個外部肖特基二極管。在輕負載時，AP2004H 工作在輕負載模式。靜態電流為 100uA，關斷電流小于 1uA。內部 NMOS 管導通電阻為 130mΩ，保證在整個輸出負載范圍內高效率。3A 峰值電流使得 AP2004H 可以提供 1.5A 輸出負載電流。非常適應于 MID 和移動電源。輸入電壓范圍 2.5 ~ 5.5V ，內部工作頻率是設定在1.0MHz。
ap2004h芯片特性
■ 高效率：高達 92%
■ 1.0MHz固定開關頻率
■ 3A開關限流
■ 低導通電阻: 0.13Ω z 精準參考電壓:0.6V
■ 微型化外圍元件
■ <1µA 停機電流
■ 節約空間的 SOT-23-6L 封裝

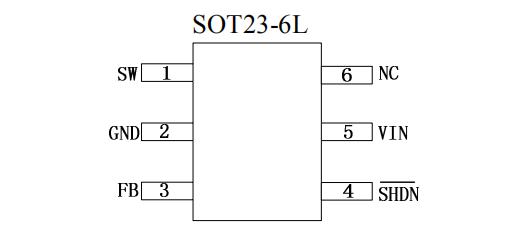

AP2004引腳功能
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1 | SW | 開關引腳。外接電感。 |
| 2 | GND | 電源地。 |
| 3 | FB | 反饋輸入引腳。FB連接到外部電阻分壓器的中心點。反饋閾值電壓為0.6V。 |
| 4 | SHDN | 芯片關斷信號輸入。邏輯高電平是正常的工作模式，邏輯低電平是停機狀態。不要懸空。 |
| 5 | VIN | 電源輸入。必須通過一個10μF或更大的陶瓷電容器緊密的耦合到電源GND（引腳2）。 |
| 6 | NC | 無內部連接。 |

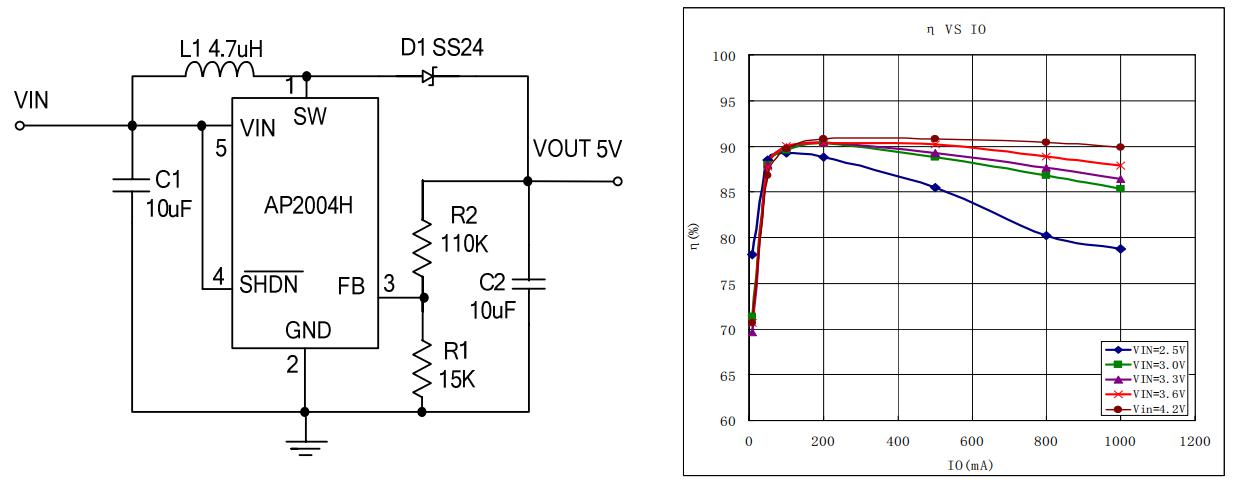

ap2004h電路圖及效率曲線
應用領域
■ 白光LED驅動
■ PCI或PCI-express插槽的網卡電源
■ MID和移動電源
鋰電池升壓芯片AP2004是1MHz, 3A 升壓轉換器，在應用中輸出電容建議用 10μF，電感值為 3.3μH 到 10μH。肖特基二極管具有正向壓降低和快速反轉恢復的特點，是 AP2004H 的最好選擇，用肖特基二極管可以得到更高效率，更多AP2004H鋰電池升壓芯片產品手冊及應用資料請向芯朋微代理驪微電子申請。>>
