AP3160 9 V-35V 升壓型led背光驅動芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP3160SE-A1

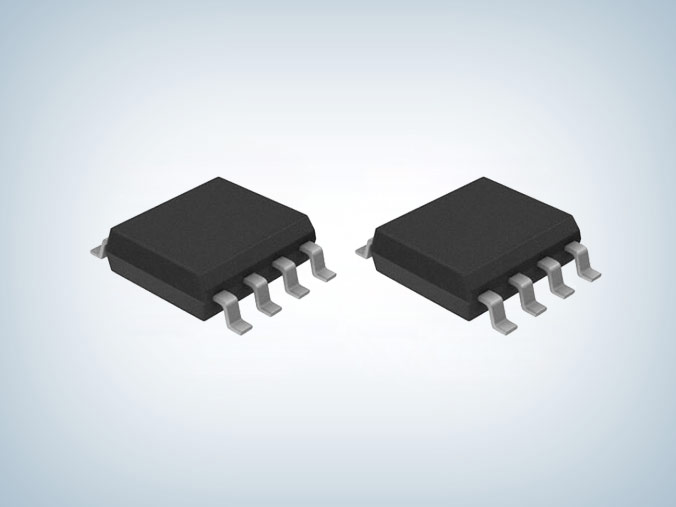

封裝：SOP8
功率：9 V ~ 35 V
電流：
型號：AP3160SE-A1
封裝：SOP8
功率：9 V ~ 35 V
電流：
訂購熱線：0755-23087599
AP3160升壓型led背光驅動芯片采用 SOP8 封裝，是一款高性能的異步升壓控制器，專為液晶電視機和液晶顯示器恒流背光應用而設計的 DC/DC 升壓電路。 AP3160 采用電流模式， 固定 120kHz 頻率，通過外部電流檢測電阻來調節 LED 電流。400mV 的低反饋電壓能夠減小電源功耗。AP3160 電路允許 PWM 信號通過改變 PWM 占空比來降低此調節電壓，以實現 LED 亮度調光控制。
AP3160升壓型led背光驅動芯片提供 LED 開環保護，LED 的陰極對地短路保護， 二極管短路和電感短路保護。其它特性包括限流保護， 過溫保護， 欠壓鎖定和過壓保護。
AP3160 led升壓背光驅動芯片特性
■ 寬范圍工作電壓：9 V ~ 35 V
■ 寬范圍 PWM 調光 (1 kHz~200 kHz)
■ 120 kHz 開關頻率
■ 400mV 反饋電壓
■ 內置軟啟動電路
■ LED 開環保護
■ LED 陰極對地短路保護
■ 二極管短路保護
■ 電感短路保護
■ 欠壓鎖定
■ 過壓保護
■ 限流保護
■ 過溫保護

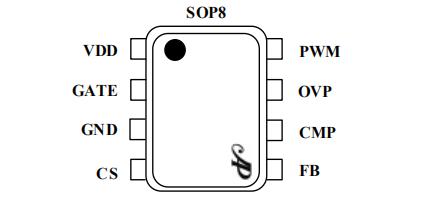

封裝及引腳描述

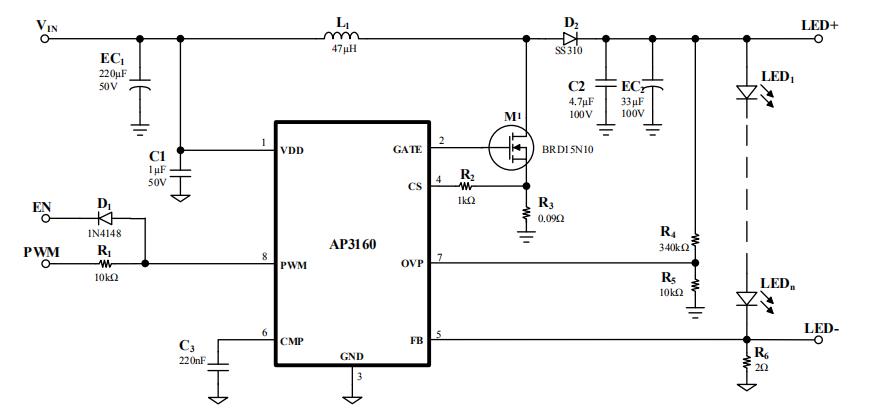

典型應用電路圖
應用領域
■ 液晶電視背光
■ 液晶顯示背光
■ 筆記本電腦顯示背光
AP3160 是一種高性能的異步升壓控制器，在 9V 到 35V 的寬輸入范圍內具有精確的恒流輸出。恒流電流可以通過連接采樣電阻的 FB 引腳來設置，也可通過外部 PWM 調光占空比設置。在斜率補償電流模式 PWM 控制下，AP3160 為保護外部 MOSFET 提供了穩定的開關和逐周期電流限制，更多AP3160升壓型led背光驅動芯片產品手冊及應用資料請向驪微電子申請。>>
