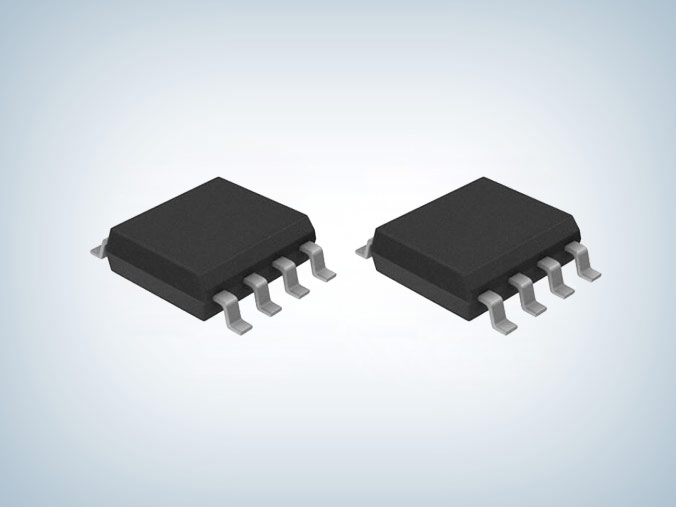

UCC28C43國產替代芯片AP8262C
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP8262CSE-A1、AP8262CSE-B1、 AP8262CSE-C1、 AP8262CSE-D1
封裝：SOP-8
功率：
電流：
型號：AP8262CSE-A1、AP8262CSE-B1、 AP8262CSE-C1、 AP8262CSE-D1
封裝：SOP-8
功率：
電流：
訂購熱線：0755-23087599
AP8262C是一款高性能電流模式PWM開關電源控制器，適用于固定頻率電流模式控制架構的離線開關電源和DCDC開關電源應用�！ �
UCC28C43國產替代芯片內部電路集成了基準電壓源、頻率外部設置的振蕩器、高增益的誤差放大器、用于提供逐周期電流限制的PWM比較器、大電流圖騰柱式輸出驅動，以及芯片的輸入電壓和參考電壓的鎖存邏輯。
AP8262C啟動電流低于0.1mA,靜態工作電流低于3mA。工作頻率可達500kHz。內置VDD箝位電路，同時芯片集成逐周期過流保護、和欠壓鎖定保護。
UCC28C43國產替代芯片AP8262C
■ 較低的啟動電流(0.1mA)
■ 頻率可調整至500kHz
■ 提供±1A的輸出驅動能力
■ 內置5V基準電壓源
■ 內置低輸出阻抗、高增益誤差放大器
■ 外部可調過流保護(OCP)
■ VDD欠壓保護(UVLO)
■ VDD箝位電路
封裝/訂購信息
| 訂購代碼 | 封裝 | VDDon | VDDoff | Dmax |
| AP8262CSE-A1 | SOP-8 | 8.4V | 7.6V | 97% |
| AP8262CSE-B1 | SOP-8 | 8.4V | 7.6V | 48% |
| AP8262CSE-C1 | SOP-8 | 14.5V | 9V | 97% |
| AP8262CSE-D1 | SOP-8 | 14.5V | 9V | 48% |

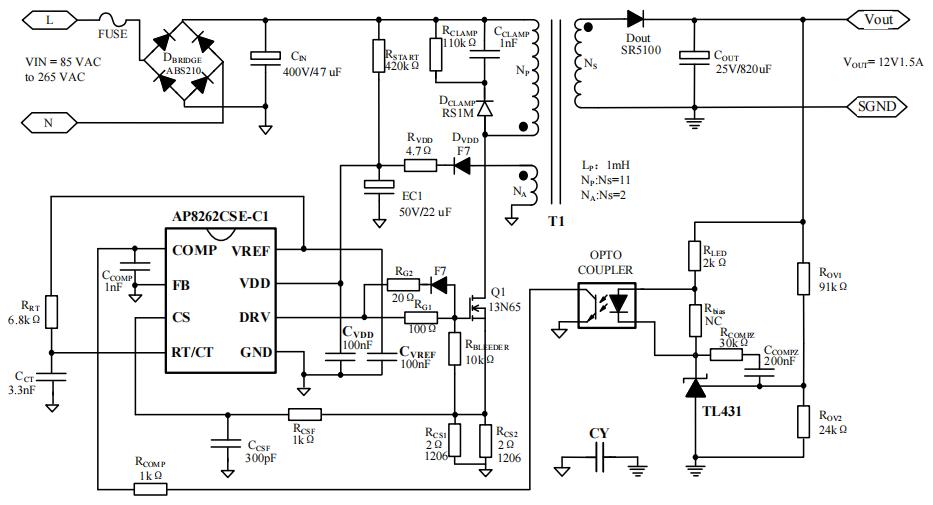

典型應用電路圖
典型應用一：離線應用，隔離反激拓?fù)�，采用外部誤差放大器(TL431)進行反饋。供電采用輔助繞組供電。
