AP8267 70W 電流模式PWM控制芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：AP8267TCC-R1

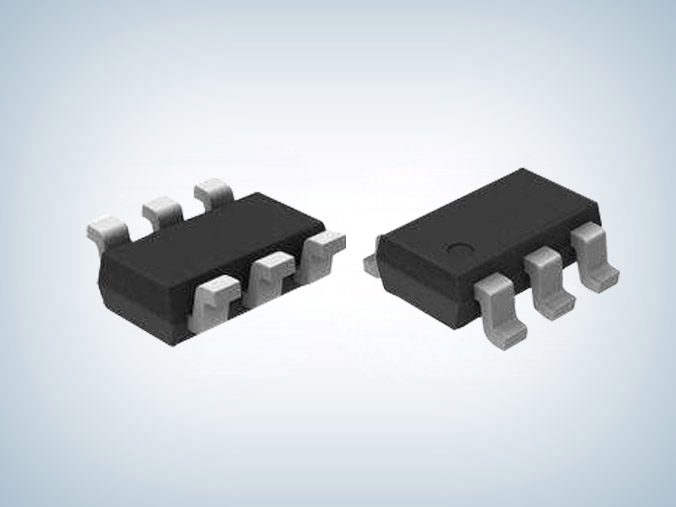

封裝：SOT23-6
功率：70W
電流：
型號：AP8267TCC-R1
封裝：SOT23-6
功率：70W
電流：
訂購熱線：0755-23087599
AP8267是一款高集成度的電流模式PWM控制芯片，具有高性能、低待機功耗、低成本等特點。AP8267內置綠色降頻工作模式，根據負載情況調節工作頻率，減少了開關損耗，從而獲得較低的待機功耗和較高的轉換效率。AP8267提供了豐富的保護，包括：逐周期過流保護、VDD過壓保護、欠壓鎖存、過溫保護、輸出過壓保護、過載保護、輸出二極管短路保護，同時具有軟啟動和間歇工作模式功能。一旦出現故障，芯片進入自動重啟狀態直至故障排除。
芯片ap8267特征
■ 頻率抖動技術提高EMI性能
■ 綠色降頻工作模式
■ 無音頻噪聲
■ 內部集成斜率補償功能
■ 線電壓補償技術
■ 軟啟動功能
■ 全面的保護功能包括
— 逐周期過流保護
— 過載保護
— VDD過壓保護
— 輸出過壓保護
— 輸出二極管短路保護
— 過溫保護

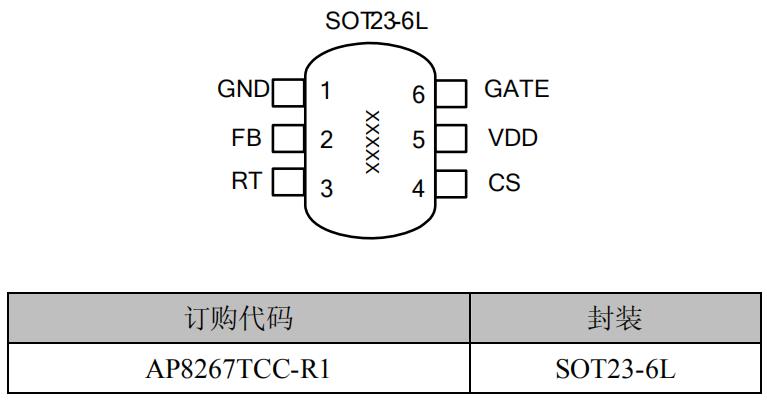

封裝/訂購信息
| 管腳標號 | 管腳名 | 管腳功能描述 |
| 1 | GND | 地 |
| 2 | FB | 反饋輸入引腳， FB腳與SENSE腳共同控制PWM占空比 |
| 3 | RT | 雙功能引腳，兩選一，可實現過溫保護或過壓保護。溫度檢測，通過RT與GND引腳連接一個NTC電阻；過壓保護，通過輔助繞組與RT引腳連接一個過壓電流檢測電阻 |
| 4 | CS | 電流檢測輸入引腳 |
| 5 | VDD | 芯片供電引腳 |
| 6 | GATE | 圖騰柱輸出，用于驅動MOSFET |

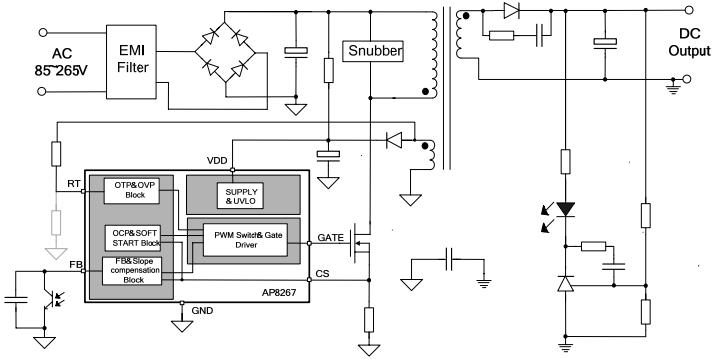

AP8267電路圖
電流模式AP8267應用領域
■ 機頂盒電源
■ 電源適配器
■ 開放式離線開關電源
AP8267是高集成度的電流模式PWM控制芯片，內置綠色工作模式大大減小了待機模式的功耗，更易于滿足國際能效標準，VDD 工作電壓12V to 25V，典型應用功率<70W，可兼容代換OB2281AMP，被廣泛應用于機頂盒電源、電源適配器、開放式離線開關電源等領域，更多電流模式ap8267芯片產品手冊及相關應用資料請向驪微電子申請。>>
