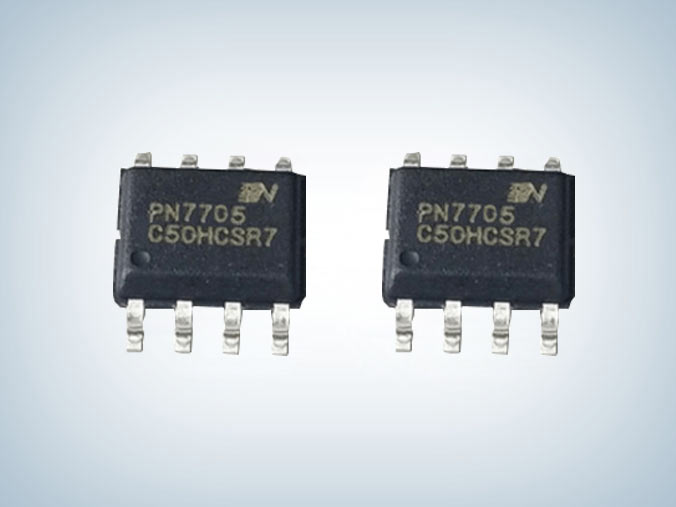

PN7705 智能馬桶馬達驅動芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微
型號：PN7705
封裝：SOP-8
功率：6.5V～28V
電流：1.5A-3A
型號：PN7705
封裝：SOP-8
功率：6.5V～28V
電流：1.5A-3A
訂購熱線：0755-23087599
PN7705智能馬桶馬達驅動芯片，高側導通電阻0.6ohm，低側導通電阻0.4ohm，芯片驅動級為HVCMOS結構，芯片的兩個輸入管腳IN1和IN2兼容5V和3.3V信號控制，具有良好的抗干擾性，集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，并且可以將錯誤狀態反饋給MCU，保障馬達安全工作。
pn7705芯片特征
■ 寬電源電壓范圍：6.5V～28V
■ 低導通電阻（HS：0.6ohm；LS：0.4ohm）
■ 正轉、反轉、剎車和睡眠模式
■ 超低睡眠電流：IVCC<100nA（IN1=IN2=“L”，且維持1ms）
■ 驅動限流可通過ISET外接電阻編程（最大3A，最小 1.5A），且無需使用功率電阻
■ 輸入管腳兼容5V和3.3V控制信號
■ 工作溫度：-40～125°C
■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護 、 內置輸出短路保護 。

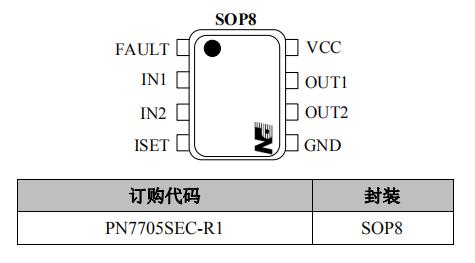

引腳定義

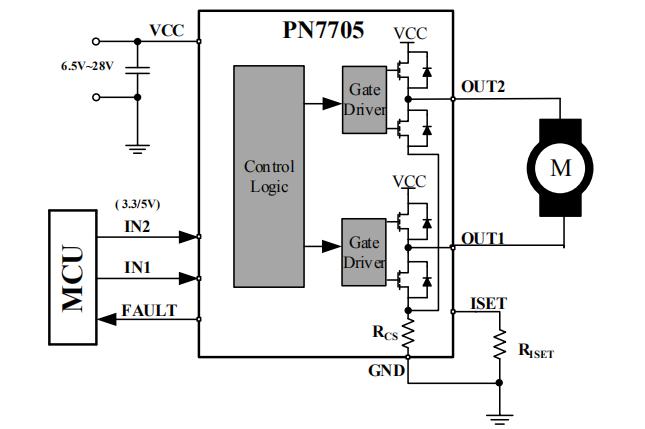

PN7705典型應用電路圖
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
PN7705智能馬桶馬達驅動芯片可以控制馬達進入正轉、反轉、剎車和超低功耗睡眠模式，是一款具有超低功耗睡眠模式的兩通道直流馬達驅動芯片，具有1.3A峰值輸出、0.8A連續輸出，Rdson:1Ω，無需功率電阻，減小布局面積，更多PN7705智能馬桶驅動芯片產品手冊及應用資料請向驪微電子申請。>>
