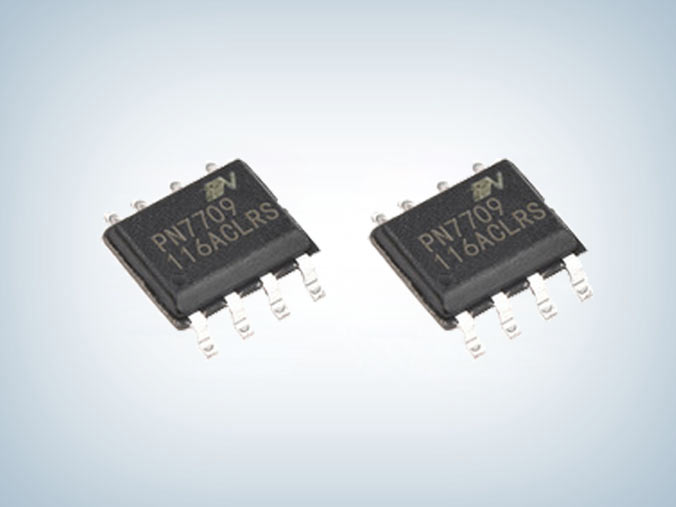

PN7709 40V門鎖馬達電機驅動芯片
品牌：芯朋微
型號：PN7709
封裝：SOP8-PP
功率：5.5V～40V
電流：9A
型號：PN7709
封裝：SOP8-PP
功率：5.5V～40V
電流：9A
訂購熱線：0755-23087599
PN7709智能門鎖電機驅動芯片采用SOP8-PP封裝，具有良好的散熱性能，驅動級為HVCMOS結構，高側導通電阻0.06ohm，低側導通電阻 0.06ohm。是一款具有低功耗睡眠模式、低導通內阻的兩通道直流馬達驅動芯片，其可以控制馬達進入正轉、反轉、剎車、滑行和超低功耗睡眠模式。
該芯片集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，并且可以將錯誤狀態反饋給MCU，保障馬達安全工作。PN7709智能門鎖電機驅動芯片的兩個輸入管腳IN1和IN2兼容5V和3.3V信號控制，具有良好的抗干擾性。
PN7709芯片特征
■ 寬電源電壓范圍：5.5V～40V
■ 低導通電阻（HS：0.06ohm；LS：0.06ohm）
■ 正轉、反轉、剎車和睡眠模式
■ 低睡眠電流：IVCC<10uA（IN1=IN2=0V，維持1ms 以上）
■ 輸入管腳兼容5V和3.3V控制信號
■ 提供最大9A峰值工作電流
■ 異常保護反饋功能，異常保護包括： 電源欠壓保護、內置過溫保護、內置輸出短路保護

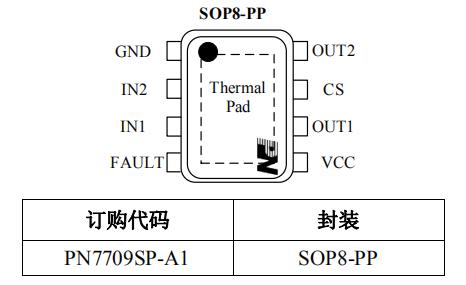

封裝/訂購信息

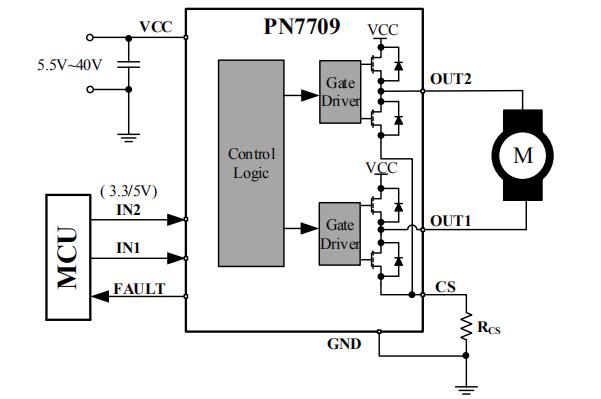

典型電路
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
■ 直流有刷電機應用
PN7709門鎖馬達電機驅動芯片，Rdson:0.12Ω，CS可調ILIMIT，連續驅動3.8A，帶散熱焊盤，其工作電壓、導通電阻、OCP閾值等和MP6612、MP6619基本一致，是可以直接兼容替代的，更多PN7709產品手冊、電氣特性等應用資料請向驪微電子申請。>>
