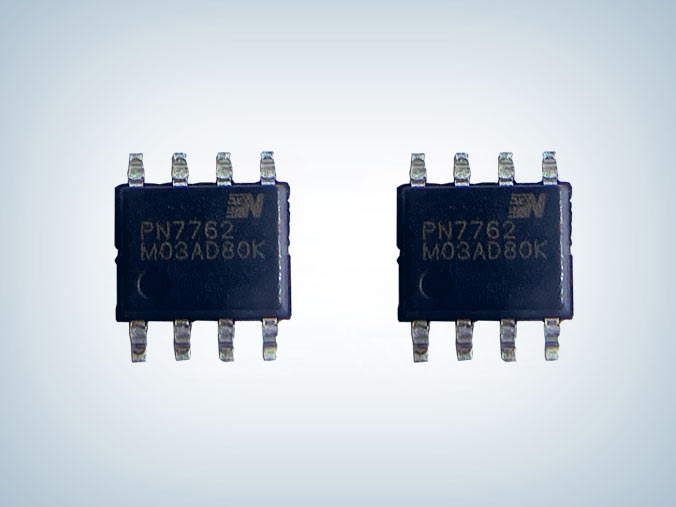

PN7762/3/4 mos管低側驅動芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微
型號：PN7762/3/4
封裝：SOP8/DFN3×3
功率：4.5V～30V
電流：5A
型號：PN7762/3/4
封裝：SOP8/DFN3×3
功率：4.5V～30V
電流：5A
訂購熱線：0755-23087599
PN7762/3/4是一款雙通道、高速低側柵極驅動芯片，該芯片可以作為大功率MOSFET和IGBT的驅動開關。
PN7762/3/4 mos管低側驅動芯片輸出可以提供高達5A拉電流和5A灌電流的峰值電流脈沖，且輸入信號到輸出信號的傳播延時極小，典型值為22ns。此外，該芯片的兩個通道之間的傳播匹配延時小于2ns，可將兩個通道并聯使用。
該芯片的輸入管腳INA、INB兼容5V和3.3V信號控制，具有良好的抗干擾性。
PN7762/3/4芯片特性
■ 寬電源電壓范圍：4.5V～30V
■ 兩個獨立的柵極驅動通道
■ 5A峰值拉電流和灌電流
■ 快速傳播延時（典型值22ns）
■ 快速上升和下降時間（典型值7ns）
■ 兩通道間延時匹配時間典型值為1ns
■ 針對更高的驅動電流，兩個輸出可以并聯使用
■ 當輸入管腳懸空時，輸出保持為低電平
■ 采用DFN3×3和SOP8封裝

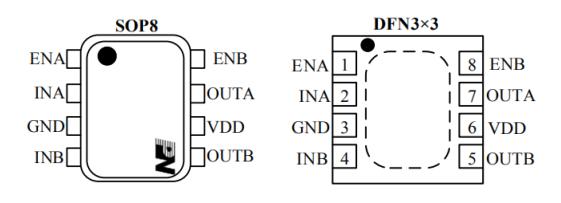

封裝/訂購信息
| 訂購代碼 | 封裝 |
| PN7762SEC-R1 | SOP8 |
| PN7763SEC-R1 | SOP8 |
| PN7764SE-A1 | SOP8 |
| PN7762DF-A1 | DFN3×3 |
| PN7763DF-A1 | DFN3×3 |
| PN7764DF-A1 | DFN3×3 |

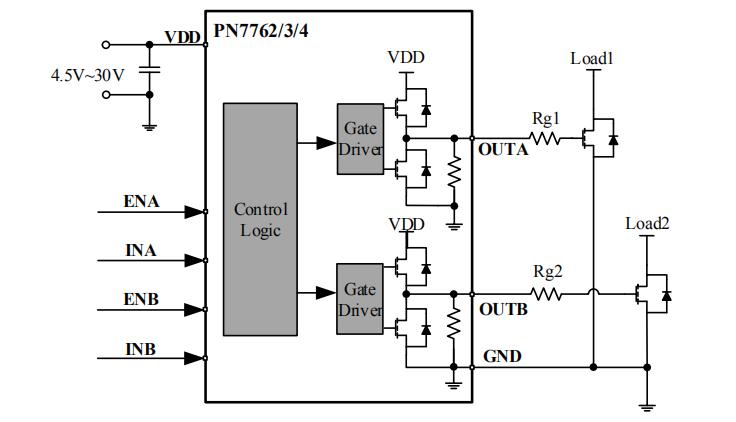

典型電路圖

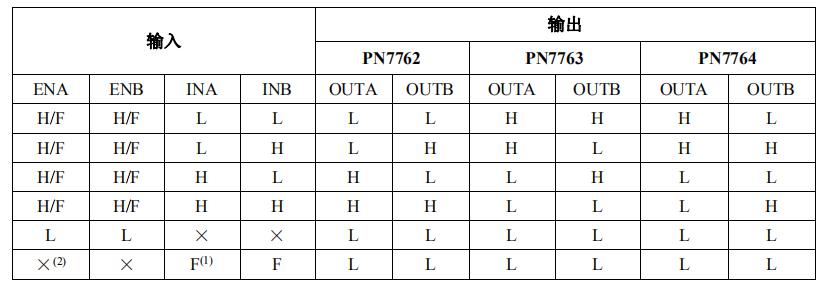

PN7762/3/4 mos管低側驅動芯片真值表
應用領域
■ 開關模式電源
■ 電機控制
■ 功率MOSFET和IGBT柵極驅動器
PN7762/3/4 是具有 5A 峰值驅動電流的雙通道低側柵極驅動芯片，工作電壓、導通電阻、拉/灌電流與TI-UCC27324、ST-PM8834、ADI-ADP3654、英飛凌-2EDN7524G基本一致，是可以兼容的，更多PN7762/3/4 mos管低側驅動芯片產品手冊及應用資料請我們申請。>>
