PN6001無電感5V輸出降壓芯片是一款離線式無電感穩壓器芯片，提供5 V 輸出電壓。該芯片集成了過流保護、過溫保護、輸出過載保護及輸出過壓保護等功能，VDD 和 VOUT 耐壓均為 20 V。PN6001 可以為客戶提供極高性價比的離線式恒壓電源方案，無需電感，續流二極管以及高壓儲能電容，是替代阻容降壓方案的理想選擇。
PN6001芯片特性
■ 全輸入電壓范圍：80～265VAC
■ 內置700V智能MOS
■ 高精度輸出電壓：≦2 %
■ 系統外圍精簡，無電感
■ 固定輸出5V
■ 傳導性能優異，無需X電容
■ IO管腳（VDD，VOUT）耐壓≥20V
■ 全面的異常智能保護：過流保護(OCP) 、過溫保護(OTP)、輸出過載保護(OLP)、輸出過壓保護。

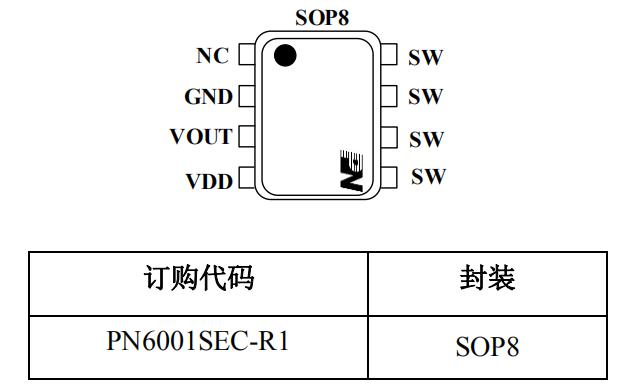

封裝/引腳描述
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1 | NC | 空腳。 |
| 2 | GND | 芯片地。 |
| 3 | VOUT | LDO 輸出，輸出 5 V。 |
| 4 | VDD | 芯片電源腳，為內部 LDO 供電。 |
| 5,6,7,8 | SW | 高壓 MOSFET 漏極腳，為芯片的高壓電源輸入，接半波或橋式整流電路。 |
輸出功率
| 輸入電壓 | 環境溫度 TA=25°C | 環境溫度 TA=75°C |
| 110VAC | 5 V/35mA | 5 V/25mA |
| 230VAC | 5 V/25mA | 5 V/20mA |

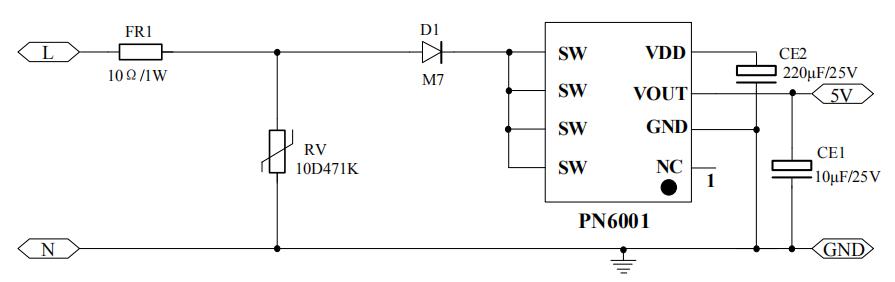

典型應用電路
應用領域
■ 小家電電源
■ 儀表顯示供電電源
PN6001無電感5V輸出降壓芯片是高壓離線式無電感高精度穩壓芯片，固定5 V 輸出電壓，系統外圍精簡，無需電感，續流二極管以及高壓儲能電容，廣泛應用于小家電電源、儀表顯示供電電源等領域，更多PN6001無電感5V輸出降壓芯片產品手冊、電氣特性等資料請向驪微電子申請。>>
