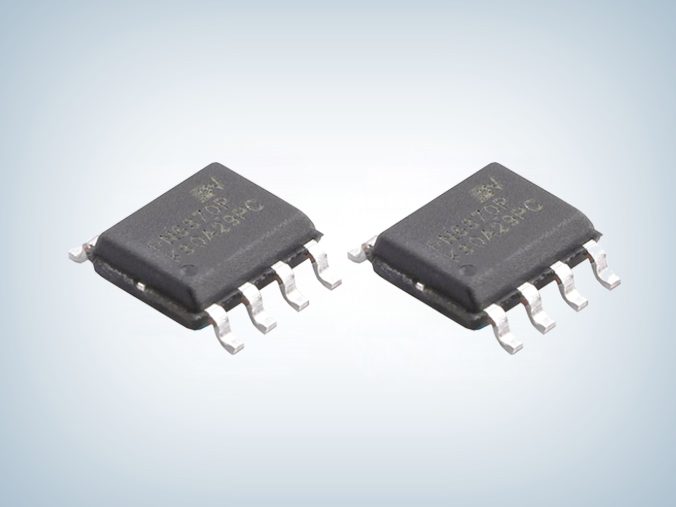

PN6370P 12W/15W led恒流恒壓芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN6370PSSC-R1/PN6370PNSC-T1
封裝：SOP-7/DIP-7
功率：12W/15W
電流：
型號：PN6370PSSC-R1/PN6370PNSC-T1
封裝：SOP-7/DIP-7
功率：12W/15W
電流：
訂購熱線：0755-23087599
PN6370P led恒流恒壓芯片是超低待機功耗準諧振原邊反饋交直流轉換器，PN6370PSSC-R1采用SOP-7封裝，85~265VAC典型應用功率12W，PN6370PNSC-T1采用DIP-7封裝，85~265VAC典型應用功率15W，典型應用于LED照明燈等領域。
PN6370P集成超低待機功耗準諧振原邊控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN6370P為原邊反饋工作模式，可省略光耦和TL431。
PN6370P led恒流恒壓芯片內置高壓啟動電路，可實現芯片空載損耗（230VAC）小于30mW。在恒壓模式，采用準諧振與多模式技術提高效率并消除音頻噪聲，使得系統滿足6級能效標準，可調輸出線補償功能能使系統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。
該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護，同時還集成AC電壓過壓保護和欠壓保護功能，可通過系統分壓電阻調節。
PN6370P芯片產品特征
■ 內置690V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路，小于30mW空載損耗（230VAC）
■ 采用準諧振與多模式技術提高效率，滿足6級能效標準
■ 全電壓輸入范圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
— 過溫保護 (OTP)
— VDD欠壓&過壓保護 (UVLO&OVP)
— 逐周期過流保護 (OCP)
— CS開/短路保護 (CS O/SP）
— 開環保護 (OLP)
— AC電壓過壓&欠壓保護（OVP&BO）

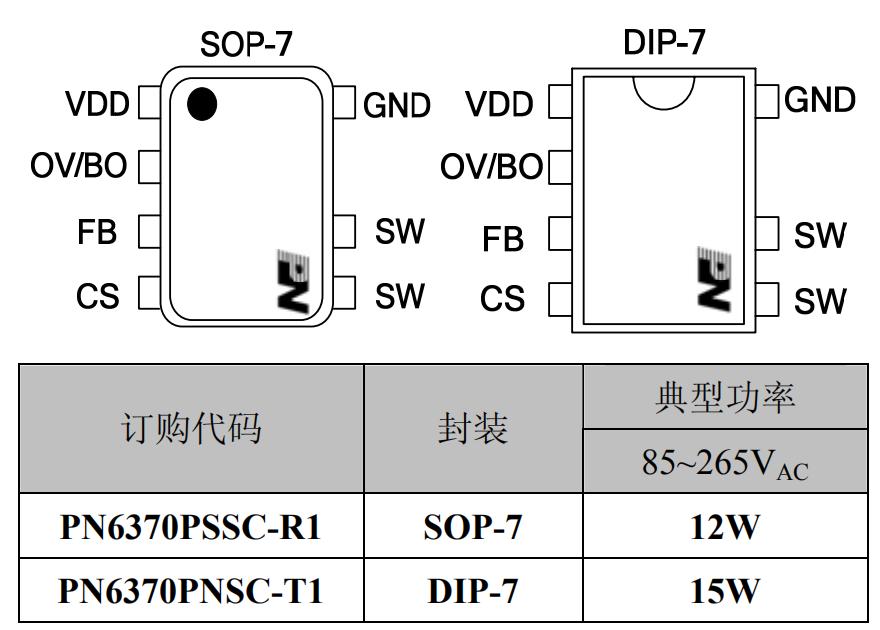

封裝及管腳定義
| 管腳名 | 管腳標號 | 管腳功能描述 |
| VDD | 1 | 工作電壓輸入引腳 |
| OV/BO | 2 | AC電壓過壓&欠壓保護引腳 |
| FB | 3 | 反饋引腳，輔助繞組電壓通過電阻反饋穩定輸出 |
| CS | 4 | 電流檢測引腳 |
| SW | 5,6 | 智能功率MOSFET Drain端引腳，跟變壓器初級相連 |
| GND | 7 | 地電位 |

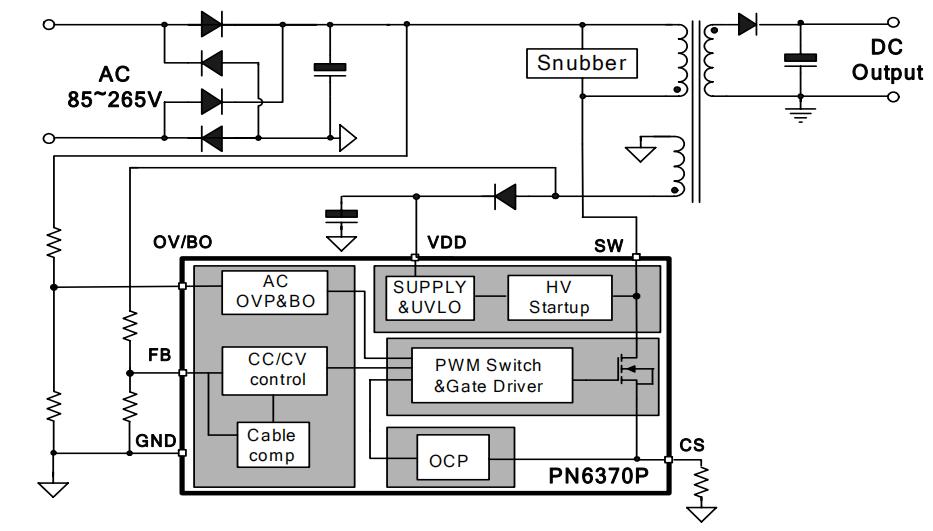

典型應用電路圖
應用領域
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
PN6370P是一款高性能的原邊反饋控制器。PN6370P工作在原邊檢測和調整模式，可省略系統的光耦和TL431。PN6370P擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。PN6370P內置高壓啟動電路和極低的芯片功耗使得系統能夠滿足較高的待機功耗標準，更多產品手冊及方案資料請向我們申請。>>
