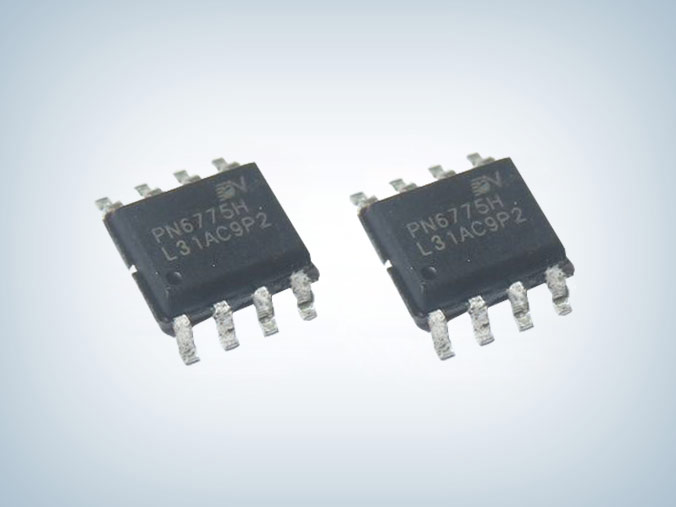

PN6775 6W超低功耗芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN6775SEC-R1
封裝：SOP8
功率：6W
電流：
型號：PN6775SEC-R1
封裝：SOP8
功率：6W
電流：
訂購熱線：0755-23087599
PN6775集成超低待機功耗原邊控制器及高雪崩能力智能功率MOSFET，內置高壓?jiǎn)?dòng)電路，可實現芯片空載損耗（230VAC）小于50mW，PN6775超低功耗芯片為原邊反饋工作模式，可省略光耦和TL431。該芯片提供了極為全面的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。
PN6775在恒壓模式，采用多模式技術提高效率并消除音頻噪聲，使得系統滿足6級能效標準，可調輸出線補償功能，能使系統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。
PN6775芯片特征
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓?jiǎn)?dòng)電路，小于50mW空載損耗（230VAC）
■ 采用多模式技術提高效率，滿足6級能效標準
■ 全電壓輸入范圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能：過溫保護 (OTP)、VDD欠壓&過壓保護 (UVLO&OVP) 、逐周期過流保護 (OCP)、CS開/短路保護 (CS O/SP）、開環保護 (OLP)。

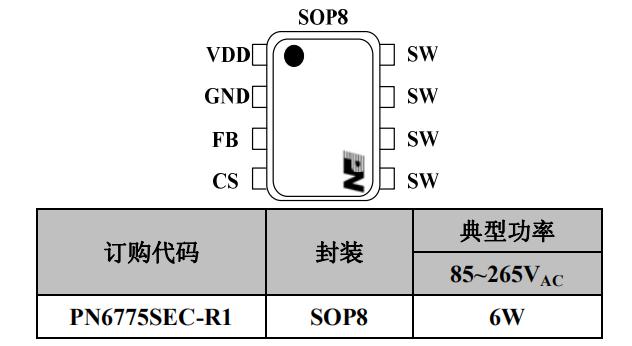

封裝/訂購信息

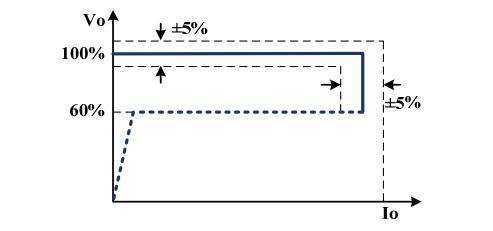

輸出特性

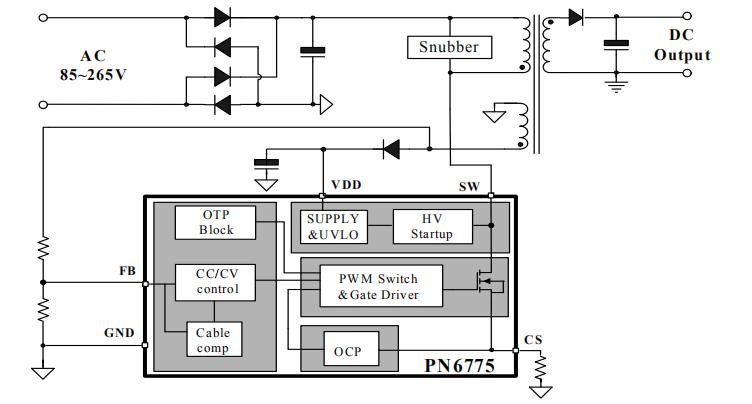

典型應用電路圖
應用領域
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
PN6775超低功耗芯片采用SOP8封裝，是超低待機功耗原邊反饋交直流轉換器，全電壓下典型應用功率6W，系統可省略的光耦和TL431，可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求，更多PN6775超低功耗芯片產品手冊及應用資料請向芯朋微一級代理驪微電子申請。>>
