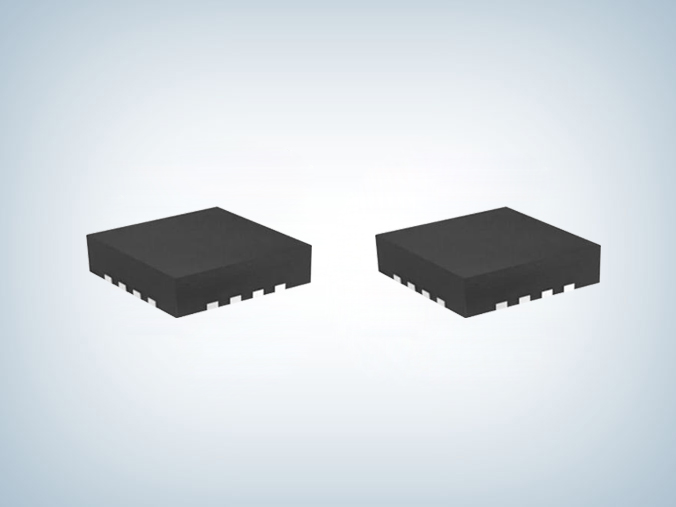

PN6811圖騰柱無橋功率因數校正（PFC）控制芯片是一款高集成度的圖騰柱無橋功率因數校正數�；旌峡刂菩酒�。采用恒定導通時間控制實現高功率因數，系統工作于CRM/DCM狀態。外圍精簡，省略整流橋以提升效率降低發熱，非常適合高效率和高功率密度需求的應用。
PN6811圖騰柱PFC控制芯片內置環路控制，集成完善的保護功能，包括內外部過溫保護，交流欠壓保護，VCC欠壓保護，輸出過壓保護，交流跳變保護，逐周期過流保護，以及端子開短路等保護。
特性
■ 支持135kHz、270kHz、500kHz三擋可選
■ 內置高低邊MOS管驅動
■ 恒定導通時間COT控制模式
■ 三角電流TCM控制模式
■ 內置環路補償
■ 自適應死區控制
■ 內置軟啟動功能
■ 內置Burst Mode
■ 外圍電路精簡
■ 全面的保護功能包括
■ VCC欠壓保護UVP)
■ 輸出過壓保護(OVP)
■ 交流欠壓保護(BO)
■ 逐周期過流保護(CBC)
■ 內/外部過溫保護(OTP)
■ 端子開短路保護
■ 浪涌電流保護

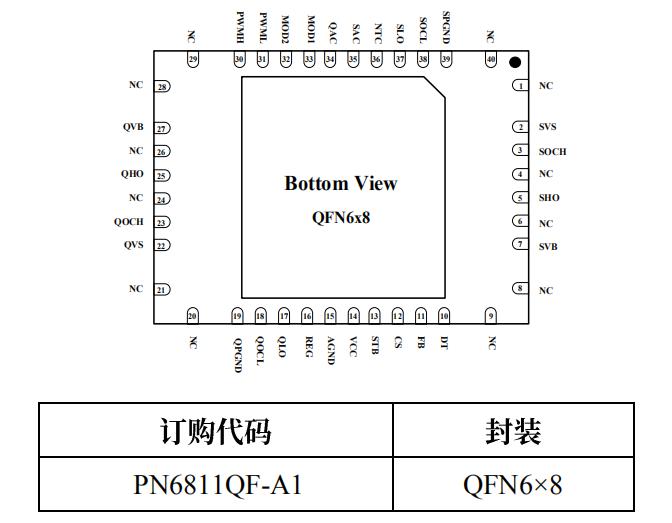

封裝/訂購信息

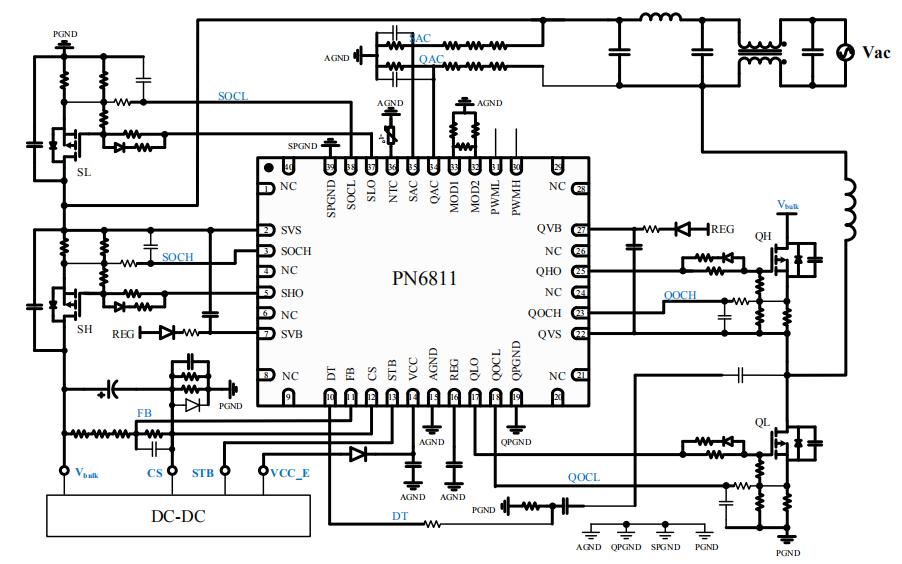

PN6811典型電路圖
應用領域
■ 適配器
■ 充電器
PN6811圖騰柱PFC控制芯片在由AspenCore主辦的“2022全球電子成就獎”獲評全球電子成就獎，“年度電源管理/電壓轉換器”年度創新產品獎，內置高可靠性的模擬控制，具備快速精確的功率因數校正控制信號輸出，不使用數字電源控制芯片、無需編程調試，不論是否搭配碳化硅器件或氮化鎵器件，都能大幅簡化器件選型及開發成本，大大加快產品的開發速度，還能解決一系列控制難點，保證方案的高效、高可靠性，更多PN6811圖騰柱無橋功率因數校正（PFC）控制芯片產品手冊、參數等資料請向芯朋微代理驪微電子申請。>>
