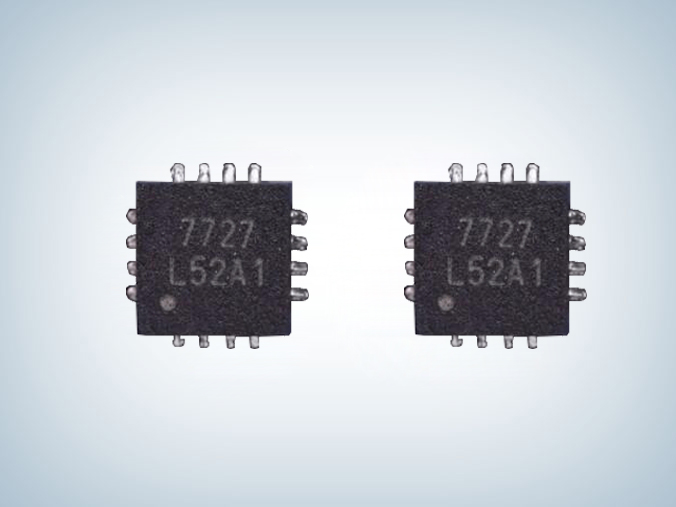

PN7727 20W無線充功率芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN7727SP-A1/PN7727QF-A1
封裝：SOP8-PP/QFN2×2-16L
功率：20W
電流：3V 12V
型號：PN7727SP-A1/PN7727QF-A1
封裝：SOP8-PP/QFN2×2-16L
功率：20W
電流：3V 12V
訂購熱線：0755-23087599
PN7727無線充功率芯片集成了驅動及四顆高效功率級場效應管，內置自舉高壓PMOS和5V/50 mA LDO，具備自適應死區功能，是一款用于無線充電的智能功率芯片。
該芯片集成了欠壓保護、過溫保護等功能。芯片的兩個輸入管腳PWM1和PWM2兼容5V和3.3V信號控制，具有良好的抗干擾性。
芯片采用SOP8-PP、QFN2×2-16L封裝，底部通過散熱片來提升散熱性能，額定工作溫度范圍為40C至125C。
PN7727芯片特征
■ 寬電源電壓范圍：3V-12V
■ 輸出功率20W
■ 高達500kHz工作頻率
■ 內置自舉高壓PMOS管
■ 集成5V LDO(50mA)用于MCU供電
■ 輸入管腳兼容5V和3.3V控制信號
■ 工作溫度：-40125℃
■ 全面保護功能：電源欠壓保護、內置過溫保護
■ SOP8-PP、QFN2×2-16L封裝

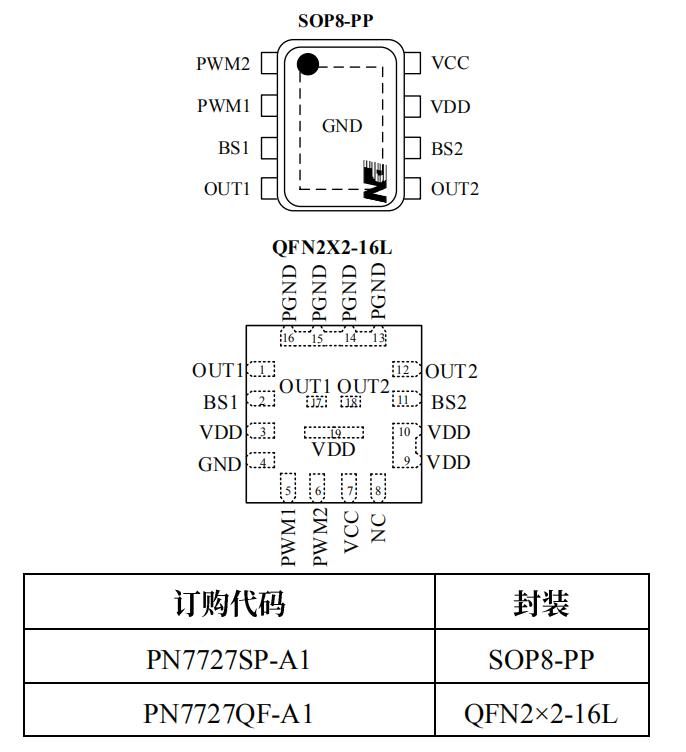

封裝/訂購信息

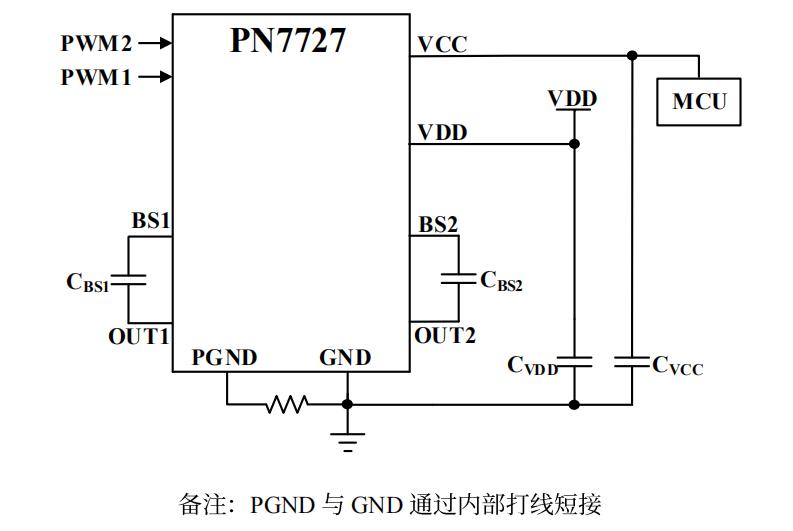

典型電路圖
應用領域
■ 無線充電功率發生器
■ 直流電機驅動
PN7727無線充功率芯片輸出功率20W，集成驅動及四個開關管，內置兩個自舉高壓PMOS，是一種無壓降損耗的自舉結構。5VLDO功能，輸出管腳為VCC，以實現對MCU供電及過充保護，精簡外圍，更多PN7727 20W無線充功率芯片產品手冊及應用資料請向芯朋微代理驪微電子申請。>>
