PN8141 pc電源輔助電源芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8141NS-A2
封裝：DIP7
功率：12W-18W
電流：功耗<25mW
型號：PN8141NS-A2
封裝：DIP7
功率：12W-18W
電流：功耗<25mW
訂購熱線：0755-23087599
PN8141內部集成了脈寬調制控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。
PN8141 pc電源輔助電源芯片提供了極為全面和性能優異的智能化保護功能，包括周期式過流保護（外部可調）、過載保護、過壓保護、CS短路保護、軟啟動功能。通過Hi-mode、Eco-mode、Burst-mode的三種脈沖功率調節模式混合技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。良好的EMI表現由頻率調制技術和Soft Driver技術充分保證。
該芯片還內置智能高壓?jiǎn)?dòng)模塊。PN8141為需要超低待機功耗的高性價比反激式開關電源系統提供了一個先進的實現平臺，非常適合智能電表、Eur2.0、能源之星的應用。
PN8141 pc電源輔助電源芯片特性
■ 內置650V高雪崩能力的功率MOSFET
■ Hi-mode（100kHz PWM）
■ Eco-mode（動態PFM）
■ Burst-mode （25kHz間歇工作模式）
■ 改善EMI的頻率調制技術
■ 空載待機功耗<25mW @230VAC
■ 軟啟動技術
■ 輸入電壓檢測功能
■ 內置高壓?jiǎn)?dòng)電路
■ 內置線電壓補償和斜坡補償
■ 優異全面的保護功能：過溫保護（OTP）、過載保護（OLP）、外部電阻可調式周期過流保護（OCP）、過壓保護（OVP）、 CS短路保護。

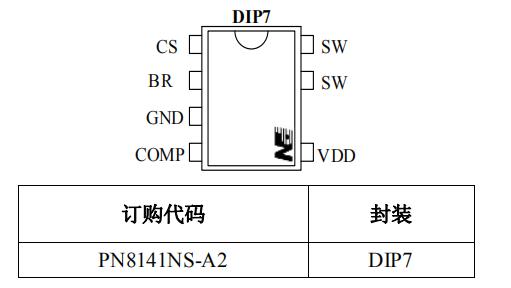

封裝及典型功率

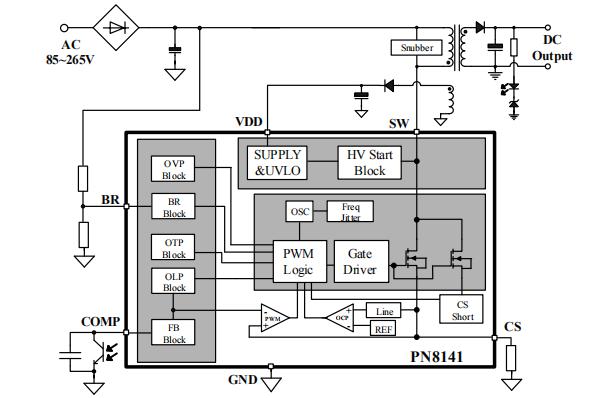

典型應用電路圖
應用領域
■ 開關電源適配器
■ 白色家電、個人電腦、音響等輔助電源
■ 機頂盒電源
PN8141是超低待機功耗的交直流轉換芯片，具有低待機功耗、高功率密度、高可靠性和保護功能健全等亮點，被廣泛應用于開關電源適配器、白色家電、個人電腦、音響等輔助電源、機頂盒電源等領域，更多PN8141 pc電源輔助電源芯片產品手冊及應用方案向驪微電子申請。>>
