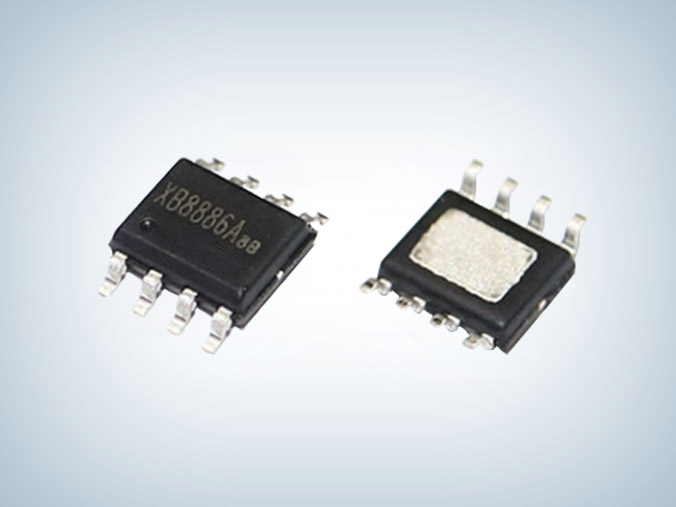

XB8886A 單節鋰電池保護ic
所屬分類：優勢產品
品牌：xysemi(賽芯微)
型號：xb8886a
封裝：SOP8-PP
功率：0V
電流：4.5μA -7.8μA
型號：xb8886a
封裝：SOP8-PP
功率：0V
電流：4.5μA -7.8μA
訂購熱線：0755-23087599
XB8886A單節鋰電池保護ic系列產品是鋰離子/聚合物電池保護的高集成解決方案。
XB8886A包含先進的功率調制器、高精度電壓檢測電路和延遲電路。
XB8886A采用SOP8-PP封裝，只有一個外部組件可以作為有限的電池組空間內的理想解決方案。
XB8886A單節鋰電池保護ic具有電池應用中所需的所有保護功能，包括過充、過放電、過電流和負載短路保護等。準確的過充電檢測電壓，確保了充電的安全和充分利用。低備用電流從電池中排出的電流很小。
該設備不僅針對數字手機，而且適用于任何其他需要長期電池壽命的鋰離子和鋰聚電池驅動的信息電器。
XB8886A單節鋰電池保護ic特點
■ 充電器反向連接保護
■ 電池芯反向連接的保護
■ 集成先進的功率模型與等效于8.5mΩRSS(ON)
■ SOP8-PP封裝
■ 只需要一個外部電容器
■ 過熱保護
■ 過充電電流保護
■ 兩步過電流檢測：a.過放電電流 b.負載短路
■ 充電器檢測功能
■ 0V蓄電池充電功能
■ 延遲時間會在內部生成
■ 高精度的電壓檢測
■ 低電流消耗量
■ 工作模式: 7.8μA典型。
■ 斷電模式：4.5μA 典型。
■ 符合RoHS標準，無鉛(Pb)

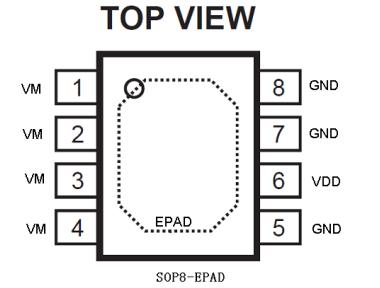

XB8886A腳位圖及引腳的說明
| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1,2,3,4 | VM | 電池組的負極端子。內部FET開關將此終端連接到GND |
| 5,7,8 | GND | 接地后，將蓄電池的負極終端連接到此針腳上 |
| 6 | VDD | 電源供應 |
| 9 | EPAD | 裸露的焊盤，必須通過大量金屬與XB8886A的GND連接 |

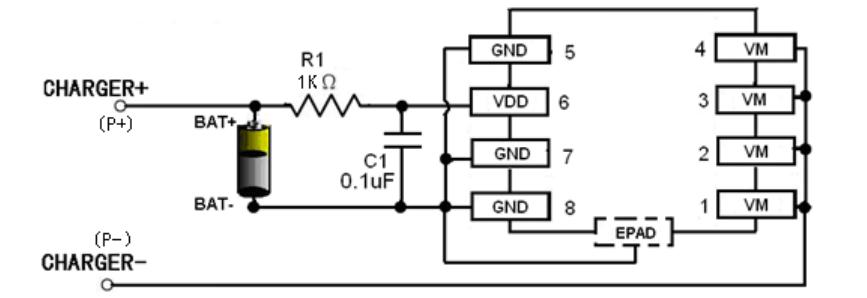

xb8886a芯片電路圖
應用領域
■ 單芯鋰離子電池組
■ 鋰聚合物電池
■ 移動電源
XB8886A單節鋰電池保護ic采用SOP8-PP封裝，內部集成功率mos及8.5mΩRSS(ON)，工作時電流為7.8μA，斷電時4.5μA，xb8886a芯片廣泛應用于單芯鋰離子電池組、鋰聚合物電池、移動電源等領域，更多XB8886A單節鋰電池保護ic詳細手冊或其它資料，請向驪微電子申請。>>
