iW3688_LED調光驅動芯片 iW3688
所屬分類：優勢產品
品牌：iWatt
型號：iW3688
封裝：SOIC-14
功率：20W
電流：
型號：iW3688
封裝：SOIC-14
功率：20W
電流：
訂購熱線：0755-23087599
iW3688產品描述：
iW3688消除了20個外部元件的成本，其中包括外部放電電路所需的10個組件，使用Dialog的集成數字算法調制主MOSFET開關，在調光期間獲得額外的電流。確保輸入電流在正向?qū)ㄆ陂g總是大于TRIAC的維持閥值，從而消除外部放電電路。iW3688還通過簡化EMI濾波電路以及內置電流源、開關和VCC充電電路進一步降低物料成本。iW3688的先進電源管理和電壓檢測功能允許制造商使用低成本的現貨電感器，從而進一步節省了成本。
iW3688消除了20個外部元件的成本，其中包括外部放電電路所需的10個組件，使用Dialog的集成數字算法調制主MOSFET開關，在調光期間獲得額外的電流。確保輸入電流在正向?qū)ㄆ陂g總是大于TRIAC的維持閥值，從而消除外部放電電路。iW3688還通過簡化EMI濾波電路以及內置電流源、開關和VCC充電電路進一步降低物料成本。iW3688的先進電源管理和電壓檢測功能允許制造商使用低成本的現貨電感器，從而進一步節省了成本。
iW3688采用Dialog的過溫保護（OTP）降額技術解決過熱導致的LED燈泡的使用壽命問題。 OTP監測密封SSL燈泡中的溫度，當溫度高于安全的工作閥值時，無縫地降低光亮度；當溫度降下時，則恢復亮度。這可以降低工作溫度，避免超過電解質電容器的額定溫度，并確保實現可預測和更加安全的燈泡使用壽命。
IW3688支持Buck-Boost（非隔離方案）或flyback拓?fù)浣Y(jié)構（隔離方案），支持無調光器，前切，后切調光器，無調光器時高功率因數（PF>0.9）以及低THD<20%，大多數調光器可支持1%到100%的寬調光范圍。無需專門的bleeder或啟動電路，也無需輔助繞組，很簡化的外圍電路，只需要一個高壓功率MOSFET，可使用非常廉價的單繞組電感。
iW3688單級LED驅動器專為20W內的應用而設計，其中包括A燈、BR、蠟燭燈、GU10和PAR燈、T8 LED燈管以及外置照明驅動器。它采用Dialog的智能數字調光控制專利技術，提供卓越的性能，并兼容最具挑戰性的TRIAC和數字調光器。不僅如此，Dialog領先的專利數字算法實現了集成的有源偏置功能，與傳統的外部泄放電路相比，提高了調光性能，并降低了成本。SOIC-14封裝。
iW3688產品特點：
iW3688產品特點：
單級，支持最大20W的輸出功率
數字算法提供卓越的調光器兼容性– 兼容TRIAC和數字調光器
最高的切相調光性能
可抵御噪聲和不穩定 – 無閃爍
自動檢測調光器類型
寬廣的調光范圍：1% － 100%
可配置的調光參數
最小的尺寸/最低的物料成本
內置電流源、開關和VCC充電電路
允許使用低成本的現貨電感器
沒有額外的灌膠成本
較低的總諧波失真< 20%，高PF > 0.95
內置LED過溫保護降額技術

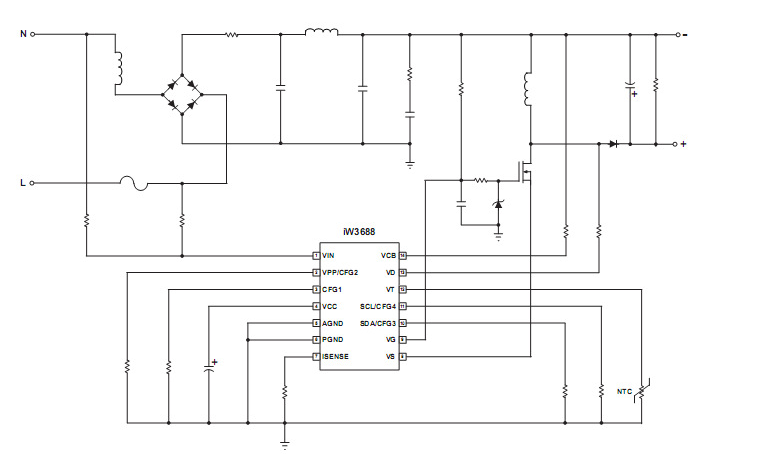

典型應用
典型應用
