QX1502產品描述：
QX1502是一款高精度隔離型反激式AC-DC 控制器，適用于小功率的充電器和適配器等。其工作在原邊反饋模式，無需光耦和 TL431。通過不同的應用電路可使其工作在恒流或者恒壓模式。
QX1502是一款高精度隔離型反激式AC-DC 控制器，適用于小功率的充電器和適配器等。其工作在原邊反饋模式，無需光耦和 TL431。通過不同的應用電路可使其工作在恒流或者恒壓模式。
在恒流模式下，輸出電流可通過設置CS 引腳對地的電阻來調節；在恒壓模式下，可通過設置變壓器輔助繞組輸出分壓電阻來設定輸出電壓；另外芯片內部設置了輸出電壓線損補償電路，可通過調節分壓電阻的阻值來得到合適的線損補償。
QX1502提供了軟啟動和各種保護機制，包括功率管限流模式，電源電壓過壓保護，電源電壓欠壓保護，以及電源鉗位電路等。
通過設置合適的參數，系統可以得到高精度的輸出恒壓以及恒流控制。
QX1502產品特點：
恒壓輸出控制：±5%精度
QX1502產品特點：
恒壓輸出控制：±5%精度
高精度恒流輸出控制
原邊反饋控制，無需光耦和 TL431
可調輸出電壓
輸出電流的負載調整率可調
內建軟啟動功能
可調線損補償
內建限流輸出控制
內建欠壓保護和過壓鉗位功能
內建過壓保護模塊

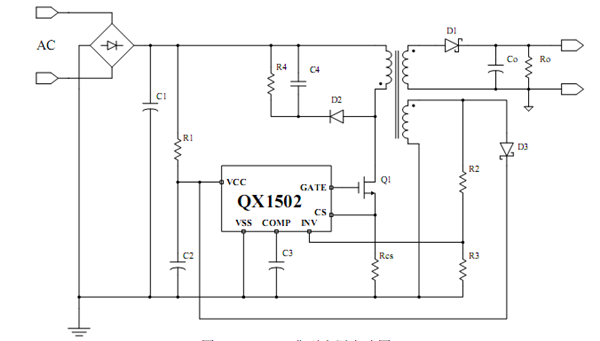

典型應用圖
典型應用圖
