QX2305_dc-dc升壓LED驅動IC QX2305
所屬分類：QX泉芯系列
品牌：泉芯
型號：QX2305
封裝：SOP-8
功率：25W
電流：500mA
型號：QX2305
封裝：SOP-8
功率：25W
電流：500mA
訂購熱線：0755-23087599
QX2305產品描述：
QX2305是一款高效率、高精度的升壓型DC-DC控制芯片。內置高精度誤差放大器，固定關斷時間控制電路，PWM比較器，峰值電流限流電路，功率管驅動電路等，特別適合寬電壓輸入的升壓應用。
QX2305是一款高效率、高精度的升壓型DC-DC控制芯片。內置高精度誤差放大器，固定關斷時間控制電路，PWM比較器，峰值電流限流電路，功率管驅動電路等，特別適合寬電壓輸入的升壓應用。
QX2305采用固定關斷時間的控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。系統由于采用電流模控制方式，對輸入母線電壓變化與負載瞬變具有快的瞬態響應速度。芯片具有逐周期限流保護、輸出電壓過壓保護功能。
QX2305采用SOP8封裝。
QX2305產品特點：
寬輸入電壓范圍：2.5V~100V
高效率：可高達90%
最高工作頻率：1MHz
CS限流保護電壓：250mV
FB采樣電壓：1000mV
芯片供電欠壓保護：2.5V
內置電流采樣前沿消隱電路
外置頻率補償腳
關斷時間可調

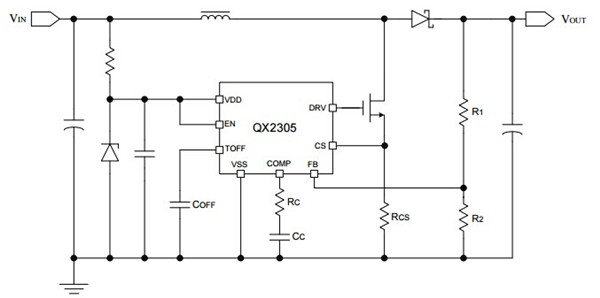

典型應用圖
典型應用圖
