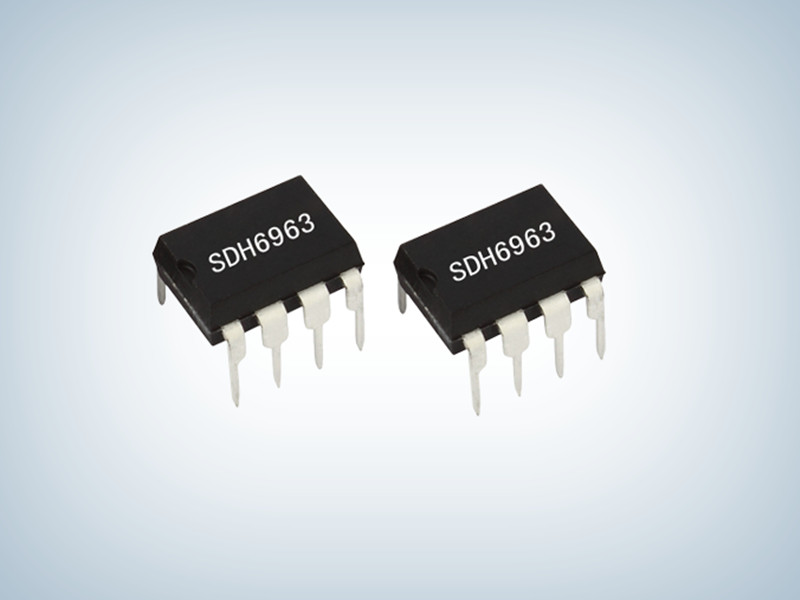

SDH6963產品概述：
SDH6963是用于開關電源的內置高壓MOSFET及高壓啟動恒流源的的電流模式PWM+PFM控制器系列產品，滿足能源之星6級標準。
SDH6963內置高壓啟動恒流源，低待機功耗<40mW，啟動電流低，有多種工作模式。在輕載情況下，工作在PFM模式，可以提高轉換效率。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。
內置峰值電流補償電路，可以使不同交流電壓輸入時極限峰值電流一致。還可以通過調節端電阻調節極限輸出功率。上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和。
電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱，原線圈過流保護和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。
SDH6963產品特點：
能源之星6級標準
高壓啟動恒流源
低待機功耗<40mW
多種工作模式
輕載下的PFM模式提高效率
過壓、原線圈過流、過載、過溫保護
抖動的開關頻率可以降低EMI
極限輸出功率調節
欠壓鎖定
內部集成高壓MOSFET
自動重啟
峰值電流補償電路
初始化峰值電流最大補償，實現軟啟動功能
打嗝模式
逐周期限流
典型應用圖
典型應用圖
