SF5545產品描述：
SF5545是一款高性能，高效率，低成本，高度集成的電流模式PWM控制器離線反激式轉換器應用。PWM開關頻率與混洗是外部可編程，這可以減少一個電源傳導EMI發射。當輸出功率要求降低，IC自動基于 專有η - BalanceTM控制，以提高電源轉換效率在輕負載減小開關頻率。當電流設定點降到低于給定值.外置MOS管，功率可以做得更高，自帶抖頻，EMI效果更好，專利溫度折返，提高系統SOA。
SF5545是一款高性能，高效率，低成本，高度集成的電流模式PWM控制器離線反激式轉換器應用。PWM開關頻率與混洗是外部可編程，這可以減少一個電源傳導EMI發射。當輸出功率要求降低，IC自動基于 專有η - BalanceTM控制，以提高電源轉換效率在輕負載減小開關頻率。當電流設定點降到低于給定值.外置MOS管，功率可以做得更高，自帶抖頻，EMI效果更好，專利溫度折返，提高系統SOA。
SF5545可以實現“零OCP / OPP恢復峽”使用SiFirst專有的控制算法。 SF5545還內置了專有的“音頻 無噪音的OCP補償” ，它可以實現恒功率限制，可以在重負載實現音頻niose操作時，線路輸入大約是 90VAC 。
SF5545集成了欠壓鎖定（ UVLO ） ， VCC過電壓保護（OVP ）功能和保護，逐周期電流限制（ OCP ） ，所有引腳浮保護，過負載保護（ OLP ） ， RT引腳短路到接地保護，柵極鉗位， VCC鉗位，前沿消隱 （ LEB ） 。

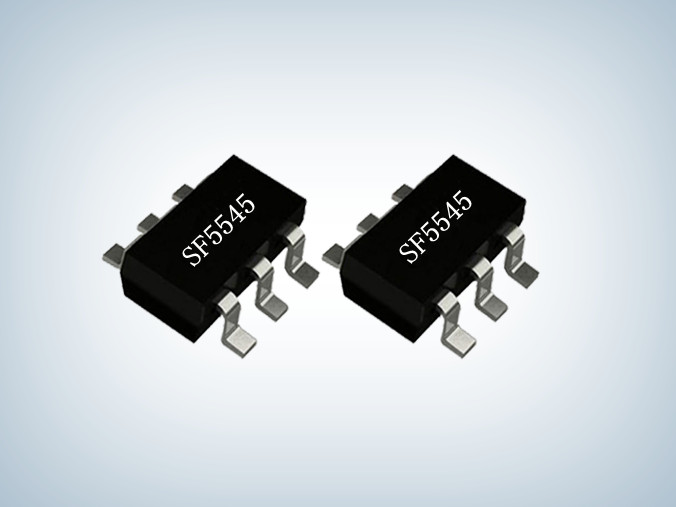

SF5545采用SOT23 - 6 ， DIP- 8封裝。
SF5545產品特點：
內置OCP無損補償實現高低壓OCP平衡。
內置零OCP恢復防止低壓滿載啟達失敗。
優化軟啟動電路，有效控制MOS 電流應力。
內置“η-Balance”專利技術，提高平均效率。
優化降頻曲線，減小開關損耗，提高小載效率。
優化驅動電路，改善EMI性能。
小于100mW超低待機功耗。
內置拔插頭保護功能。
外置OTP保護，可實現系統精準OTP保護。

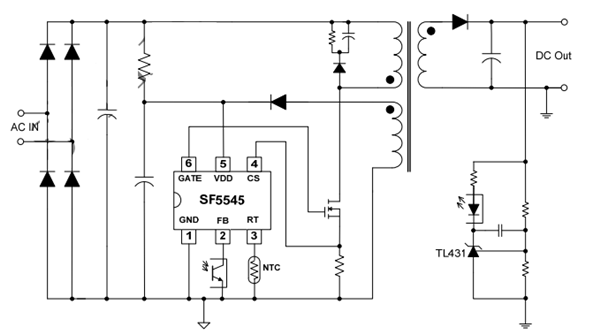

典型應用圖
典型應用圖
