XL1509產品描述：
XL1509是一款高效， PWM 降壓型DC-DC轉換換器固定150KHz開關頻率，可提供高達2A輸出電流能力。XL1509具有低紋波，出色的線性調整率和負載調整率。只有少量的外圍元件內置了頻率補償電路和固定頻率振蕩器，簡化了電路設計。
PWM控制環路可以調整占空比從0到100%之間線性變化。內置輸出過流保護功能，當輸出二次限流保護時，開關頻率減少從150KHz降到50KHz。內部補償模塊減少了外圍元器件。
XL1509產品特點：
4.5v至40 v寬輸入電壓范圍
有3.3v5v12v和可調版本
輸出從1.23 v到37v可調
最大占空比100%
最小壓降1.5 v
固定150KHz開關頻率
最大2A輸出電流
內部優化的功率晶體管
效率高
出色的線性和負載調整率
具有TTL關機功能
開關功能具有滯后作用
內建過熱關斷保護功能
內置限流功能
內置二次限流保護功能

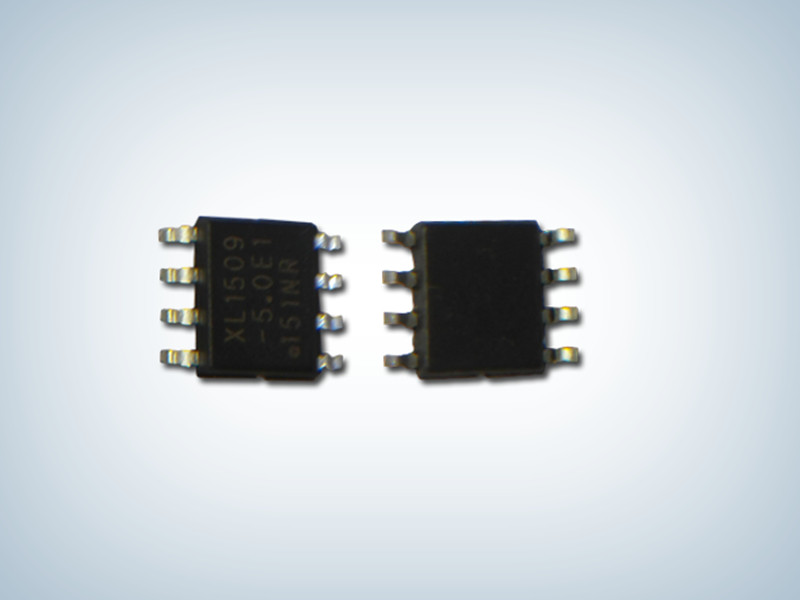

SOP8封裝

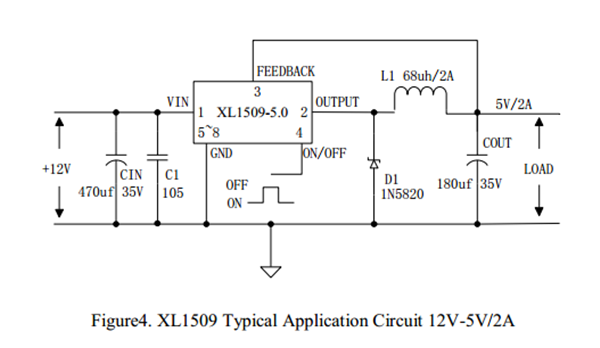

典型應用
典型應用
