XL6013產品描述：
XL6013是一款升壓恒流型LED驅動器，可工作在DC5V到40V輸入電壓范圍，低紋波，內置功率MOS。XL6013內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。
XL6013是一款升壓恒流型LED驅動器，可工作在DC5V到40V輸入電壓范圍，低紋波，內置功率MOS。XL6013內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。
當輸入電壓大于或等于 12V 時 ，XL6013可驅動5至10串1W LED。PWM 控制環路可以調節占空比從0~90%之間線性變化。內置過電流保護功能與EN腳邏輯電平關斷功能。內部補償模塊可以減少外圍元器件數量。
XL6013產品特點：
5V到40V寬輸入電壓范圍
0.22V輸出電流采樣電壓
輸出可驅動2~10串1W LED
固定400KHz開關頻率
最大2A開關電流
SW內置過壓保護功能
93%以上轉換效率
EN腳TTL關斷功能
出色的線性與負載調整率
內置功率MOS
內置頻率補償功能
內置軟啟動功能
內置熱關斷功能
內置電流限制功能
SOP8L封裝

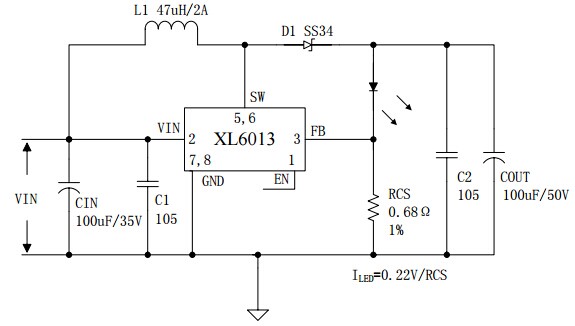

典型應用圖
典型應用圖
