基本上所有的電子設備都離不開充電器，最開始的時候，充電器控制芯片一般都是采用副邊結構SSR類型的，這兩年隨著PSR技術的快速發展，研發更小的體積的電源，充電器控制芯片開始采用PSR 類型的，PSR方案相比SSR方案可省去光耦，431等元器件，精簡外圍，廣泛應用于充電器、適配器、 LED照明等領域。

　　

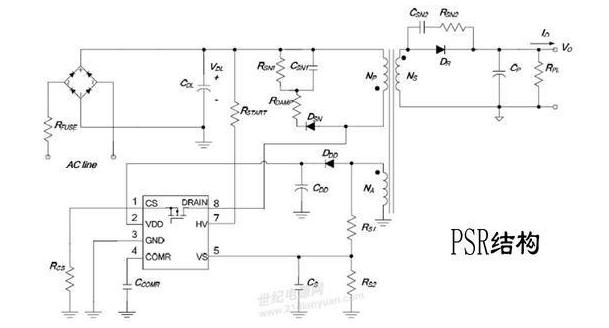

　　什么是 PSR 結構電源：相比傳統的SSR方案，節省光耦及431，以原邊輔助繞組作為采樣電壓，節省了系統板上的空間，降低了成本并且提高了系統的可靠性，優勢明顯。

　　

　　PSR 結構電源主要優點：相對于 SSR 電源， PSR 省掉了光耦、431 及它們周邊元件，所以體積可以做得更小，價格更便宜，現在市場上15W 以下的充電器基本都是 PSR 結構的。

　　

　　PSR 結構電源的缺點：PSR采用原邊輔助繞組作為采樣電壓，由說變壓器工藝，輸出二極管的一致性、輸出寄生電阻等因素，導致 PSR 輸出精度較低，一般只用在小功率電源上（15W 以內）。

　　

　　綜上所述，PSR、SSR 結構電源各有優缺點，驪微電子代理的芯朋微充電器芯片PSR產品除了控制策略上的創新，還集成了獨立的專利智能MOS，6W、12W、15W均推出800V PSRConverter版本，進一步簡化外圍應用，對性能要求不高、成本低的小功率電源，可采用PSR結構，追求高精度性能的還是建議采用SSR結構比較好。
