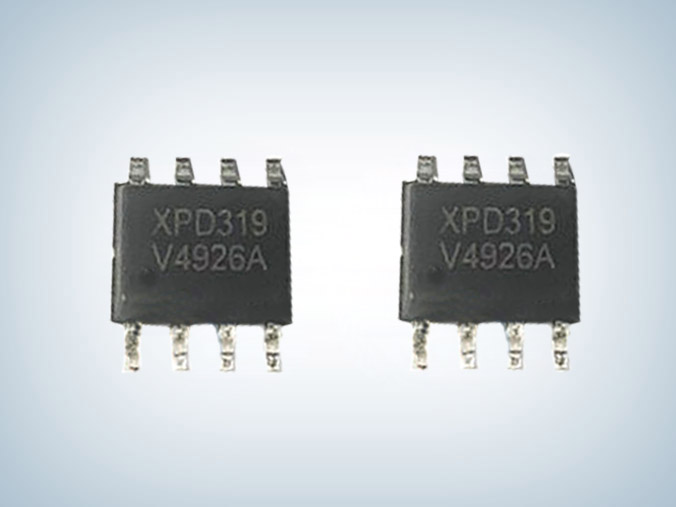

XPD319B 20w pd協議芯片
所屬分類：FM/富滿系列
品牌：FM/富滿
型號：XPD319B
封裝：SOP8
功率：36W
電流：5V/3A,9V/2.22A,12V/1.67A
型號：XPD319B
封裝：SOP8
功率：36W
電流：5V/3A,9V/2.22A,12V/1.67A
訂購熱線：0755-23087599
XPD319 是一款集成 USB Type-C、USB Power Delivery（PD3.0）以及 PPS、QC3.0+/QC3.0/QC2.0 快充協議、華為 FCP 快充協議、三星 AFC 快充協議、BC1.2 DCP以及蘋果設備 2.4A 充電規范的多協議端口控制器，為 AC-DC 適配器、車載充電器等設備提供高性價比的 USB Type-C 端口充電解決方案。
XPD319 內置的 Type-C 協議可以支持 Type-C 設備插入自動喚醒，智能識別插頭的正插與反插，并實現連接。XPD319 集成的 PD 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。
XPD319 最高支持 36W 輸出功率，廣播 PDO 電壓可以配置為 5V/9V/12V，可以配置5V Prog、9V Prog 兩檔 APDO 電壓范圍。
XPD319 通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能。
XPD319 有 VDD 欠壓保護，VBUS 過壓保護，DP/DM 和 CC1/CC2 過壓保護。
XPD319 采用 SOP8 封裝形式。
XPD319 特性
■ 支持 USB Type -C 協議
- 配置為 DFP（Source）
- 廣播 3A 電流
■ 支持 USB Power Delivery（PD3.0）以及PPS 協議
- 集成完整 PD 分層通信協議
- PDO 可配置：5V，9V，12V
- 輸出功率高至 36W - APDO 可配置：5V Prog，9V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+協議
■ 支持華為 FCP 協議
■ 支持三星 AFC 協議
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充電規范
■ 支持線損補償功能
■ 固定檔位：0/150mV/250mV/400mV
■ 安全性
-過壓/欠壓保護
-CC1/CC2/DP/DM 過壓保護
■ 采用 SOP8 封裝

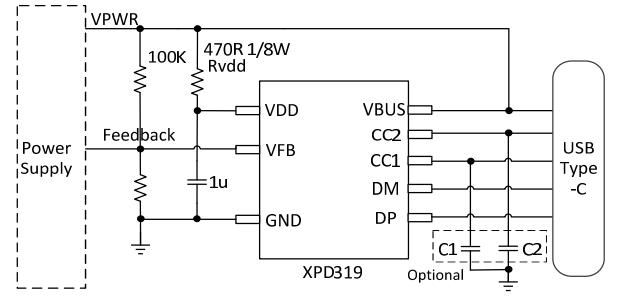

應用電路圖
應用領域
■ AC-DC 適配器
■ USB 充電設備
XPD319B 20w pd協議芯片，支持PDO:5V/3A,9V/2.22A,12V/1.67A，為 AC-DC 適配器、車載充電器等設備提供高性價比的 USB Type-C 端口充電解決方案。更多XPD319B規格參數、電氣特性、方案應用和 Layout 注意事項、樣品及技術支持等請咨詢驪微電子。>>
