XPD320 36W 單C口快充協議芯片
所屬分類：FM/富滿系列
品牌：FM/富滿
型號：XPD320芯片系列
封裝：ESOP8
功率：36W
電流：5V，9V，12V
型號：XPD320芯片系列
封裝：ESOP8
功率：36W
電流：5V，9V，12V
訂購熱線：0755-23087599
XPD320單C口快充協議芯片是一款集成USBType-C、USBPowerDelivery（PD3.0）以及PPS、QC3.0+/QC3.0/QC2.0快充協議、華為FCP/SCP快充協議、三星AFC快充協議、BC1.2DCP以及蘋果設備2.4A充電規范的多協議端口控制器，為AC-DC適配器、車載充電器等設備提供高性價比的USBType-C端口充電解決方案。
XPD320內置的Type-C協議可以支持Type-C設備插入自動喚醒，智能識別插頭的正插與反插，并實現連接。XPD320集成的PD協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。
XPD320最高支持36W輸出功率，廣播PDO電壓可以配置為5V/9V/12V，可以配置5VProg、9VProg兩檔APDO電壓范圍。
XPD320通過一路可Sink/Source的電流源，連接到AC-DC或DC-DC的反饋引腳實現動態調節電壓的功能。
XPD320采用ESOP8封裝形式，有VDD欠壓保護，VBUS過壓保護，DP/DM和CC1/CC2過壓保護。
XPD320芯片特性
■支持USBType-C協議
-配置為DFP（Source）
-廣播3A電流
■支持USBPowerDelivery（PD3.0）以及PPS協議
-集成完整PD分層通信協議
-PDO可配置：5V，9V，12V
-輸出功率高至36W
-APDO可配置：5VProg，9VProg
■支持QuickCharge2.0/3.0/3.0+協議
■支持華為FCP/SCP協議
■支持三星AFC協議
■支持OPPOVOOC協議
■支持USBBC1.2DCP
■支持Apple2.4A充電規范
■支持線損補償功能
固定檔位：0/150mV/250mV/400mV
■安全性
-過壓/欠壓保護
-CC1/CC2/DP/DM過壓保護
■采用ESOP8封裝

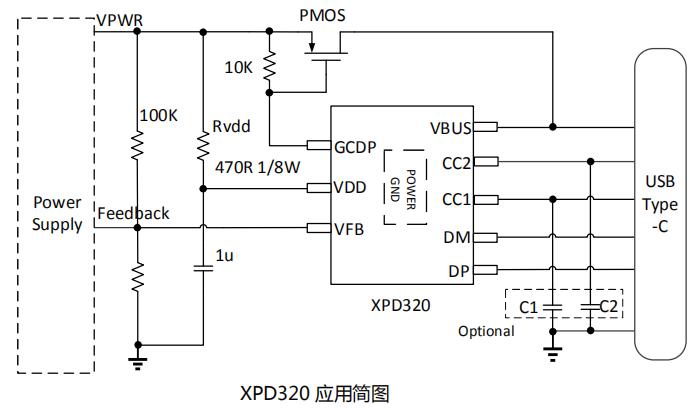

應用簡圖
應用領域
■AC-DC適配器
■USB充電設備
XPD320芯片系列訂購信息
| 料號 | PDO 和 APDO 配置 | 印字 | 包裝 |
| XPD320B18 | PDO:5V/3A,9V/2A,12V/1.5A |
XPD320 XXXXX+XX |
ESOP8
4K/盤 |
| XPD320A | PDO:5V/3A,9V/2.22A | ||
| XPD320B | PDO:5V/3A,9V/2.22A,12V/1.67A | ||
|
XPD320BP18 |
PDO:5V/3A,9V/2A,12V/1.5A APDO1：3.6-5.9V/3A APDO2：3.6-11V/1.6A |
||
|
XPD320BP |
PDO:5V/3A,9V/2.22A,12V/1.67A APDO1：3.6-5.9V/3A APDO2：3.6-11V/1.8A |
||
|
XPD320BP25 |
PDO:5V/3A,9V/2.77A,12V/2A APDO1：3.6-5.9V/3A APDO2：3.6-11V/2.25A |
||
|
XPD320BP30 |
PDO:5V/3A,9V/3A,12V/2.5A APDO1：3.6-5.9V/3A APDO2：3.6-11V/2.75A |
||
|
XPD320BP36 |
PDO:5V/3A,9V/3A,12V/3A APDO1：3.6-5.9V/3A APDO2：3.6-11V/3A |
XPD320單C口快充協議芯片采用ESOP8封裝，外置VBUSMOS支持QC2.0/3.0/3.0+、AFC、FCP、SCP、PD3.0和PPS等快充協議，PDO可配置5V、9V、12V，最大輸出功率高至36W。支持過壓/欠壓保護，CC1/CC2/DP/DM過壓保護，可兼容替代FITIPOWER/天鈺FP6606C，XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，更多XPD系列芯片規格書及相關應用資料請向我們申請。>>
