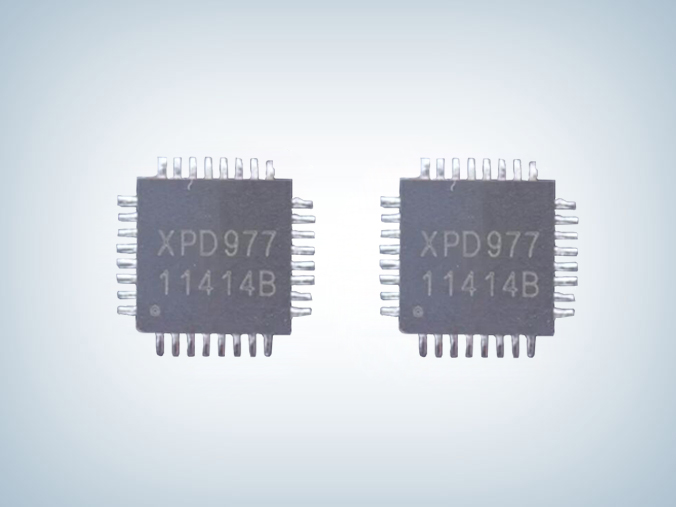

XPD977 65W快充協議芯片2A+C 三端口控制器
所屬分類：FM/富滿系列
品牌：FM/富滿
型號：XPD977
封裝：QFN5X5-32
功率：65W
電流：5V，9V，12V，15V，20V
型號：XPD977
封裝：QFN5X5-32
功率：65W
電流：5V，9V，12V，15V，20V
訂購熱線：0755-23087599
XPD977 65W和65W以內快充協議芯片系列是XPD-LINK™互聯USB 三端口控制器，將傳統協議芯片外置的VBUS開關管和電流取樣電阻集成在協議芯片內部，并且集成了A口的快充協議功能以及用于多口協議分配的單片機芯片，支持一個USB-C、兩個USB-A接口，并且每個接口都支持快充輸出的的快充協議芯片，將傳統多顆協議芯片才能完成的功能整合成一顆芯片，簡化充電器的開發并降低成本。
XPD977芯片特性
■ 通過 USB PD3.0 認證（TID：5594）
■ 支持 XPD-LINKTM多芯片互聯通信技術
■ 支持 USB Type-C 協議
■ 支持 USB Power Delivery（PD）3.0 以及PPS 協議
- PDO 可配置：5V，9V，12V，15V，20V
- 輸出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+協議
- 支持小米 CHARGE TURBO 27W 協議
■ 支持華為 FCP/SCP/HVSCP 協議
- 支持華為 10V 高壓 SCP 協議
■ 支持三星 AFC 協議
■ 支持 VOOC 2.0 協議
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充電規范
■ 集成 CC、CV 控制環路
■ 集成 10mΩ VBUS 通路功率開關管
■ 集成 10mΩ電流檢測電阻
■ 內置 VPWR 和 VBUS 雙放電通路
■ 支持線損補償功能
■ 支持 USB Type-A 和 Type-C 雙口工作模式
-獨立工作都有快充，同時工作回 5V
- A 口連接蘋果充電線但未接入蘋果手機時，C 口仍然有快充
■ A 口充飽關斷電流閾值 10mA，小電流充電
■ 支持在線升級
■ 安全性
- A 口采用電源端控制避免短路引發漏電
- 過壓/欠壓保護
- 過流保護
- 過溫保護
■ CC1/CC2/DP1/DM1/DP2/DM2 過壓保護
■ ESD 特性±4KV
■ Package:QFN5X5-32

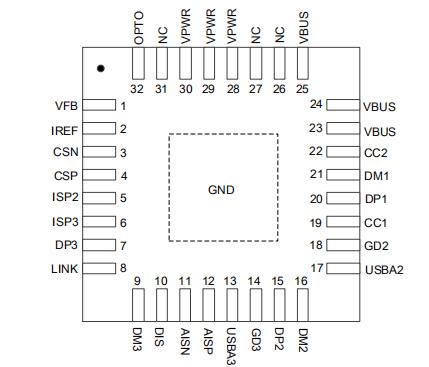

引腳封裝定義
XPD977系列概述
XPD977 是一款集成 USB Type-C、USB Power Delivery（PD） 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B 快充協議、華為 FCP/SCP 快充協議、三星 AFC 快充協議、VOOC 2.0 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規范的多功能 USB 三端口控制器，為 AC-DC適配器、移動電源、車載充電器等設備提供完整的 Type-C 和 Type-A 三端口充電解決方案。
XPD977集成了 XPD-LINK™互聯通信技術。通過 XPD-LINK™互聯功能，XPD977 可以簡單靈活的應用在多個 Type-C 和 Type-A 端口的充電方案中。
內置的TYPE-C 協議可以支持 TYPE-C 設備插入自動喚醒系統，智能識別插頭的正插與反插，并實現連接。集成的 TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。 當 Type-C 和 Type-A 其中一個端口接入設備時，Type-C 或 Type-A 端口都可以實現獨立的快充功能。當 Type-C 和 Type-A 都接入設備時，XPD977 會將輸出電壓降至 5V 給設備供電，其中 Type-C 端口 PD 只廣播 5V/3A，保留 BC1.2 以及 Apple 2.4A，而 Type-A 端口則只保留 Apple 2.4A。特別的，當 Type-A 口一直連接蘋果充電線但未接入蘋果手機時，Type-C 口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起。
完美解決了 Type-A 和 Type-C 口連接充電線應用時的快充難題。此外，Type-A 口充飽關斷電流閾值低至 10mA，可支持智能穿戴設備小電流充電。
XPD977 通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。
XPD977 內部集成 CC 環路控制，在共享電源下可以有效的控制總電流緩解前端電源壓力，支持二次燒錄，可實現在線升級。
內建多種保護機制確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS 輸出前會監測端口電壓是否處于安全狀態）。
XPD977 集成 10mΩ VBUS 通路功率開關管和內部放電通路，節省了外圍器件，在發生錯誤時可以快速關閉輸出并恢復到安全狀態。
采用 QFN5x5-32 封裝。應用中外圍電路非常簡潔，可以輕松通過 USB PD 認證測試。

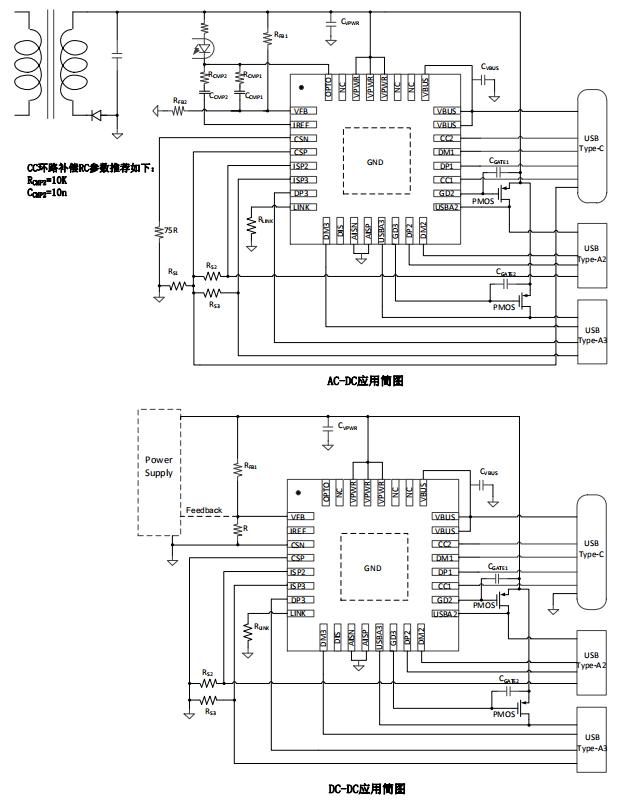

典型應用電路圖
應用領域
■ AC-DC 適配器
■ 帶 USB 端口排插
■ USB 多口充電設備
XPD977芯片系列訂購信息
| 料號 | USB Type-C 端口 PDO 和 APDO 配置 | QC 配置 | 包裝 |
| XPD977B18 | 高功率 PDO:5V/3A, 9V/2A, 12V/1.5A | Class A |
QFN32 5K/盤 |
| 低功率 PDO:5V/3A | |||
|
XPD977BP18 |
高功率 PDO:5V/3A, 9V/2A, 12V/1.5A 高功率 APDO1:3.3-5.9V/3A 高功率 APDO2:3.3-11V/1.65A 低功率 PDO:5V/3A |
Class A |
|
| XPD977A |
高功率 PDO:5V/3A, 9V/2.22A 低功率 PDO:5V/3A |
Class A | |
| XPD977B |
高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A 低功率 PDO:5V/3A |
Class A | |
| XPD977BV | 高功率 PDO:5V/3A, 9V/2.22A, 12V/1.67A 支持 VOOC | Class A | |
| 低功率 PDO:5V/3A | |||
| XPD977D30A |
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A |
Class B | |
| XPD977D30 |
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 PDO:5V/3A, 9V/1.75A |
Class A | |
|
XPD977DP30 |
高功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2A 低功率 PDO:5V/3A, 9V/1.75A |
Class A |
|
| XPD977D45 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A |
Class A | |
|
XPD977DP45 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A 低功率 PDO:5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A 低功率 APDO1:3.3-11V/2A 低功率 APDO2:3.3-16V/1.4A |
Class A |
|
| XPD977D60 |
高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A |
Class B | |
|
XPD977DP60 |
高功率 PDO:5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 高功率 APDO1:3.3-16V/3A 高功率 APDO2:3.3-21V/2.85A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/1.9A 低功率 APDO2:3.3-21V/1.4A |
Class B |
|
| XPD977D65 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A |
Class B | |
|
XPD977DP65 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-16V/2A 低功率 APDO2:3.3-21V/1.5A |
Class B |
|
| XPD977D6545 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A |
Class B | |
|
XPD977DP6545 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-16V/3.25A 高功率 APDO2:3.3-21V/3A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-16V/2.8A 低功率 APDO2:3.3-21V/2.1A |
Class B |
|
| XPD977D6518 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 PDO:5V/3A,9V/2A,12V/1.5A |
Class A |
XPD977芯片系列采用QFN5*5-32封裝，支持最高輸出 65W，單顆芯片 XPD977 實現 1C2A 模式，用于2A1C三口輸出時，外圍僅需增添對應的PMOS以及電流取樣電阻即可實現多口快充協議支持，更多快充協議芯片18W-100W選型技術方案產品手冊及相關應用資料請向驪微電子申請。>>
