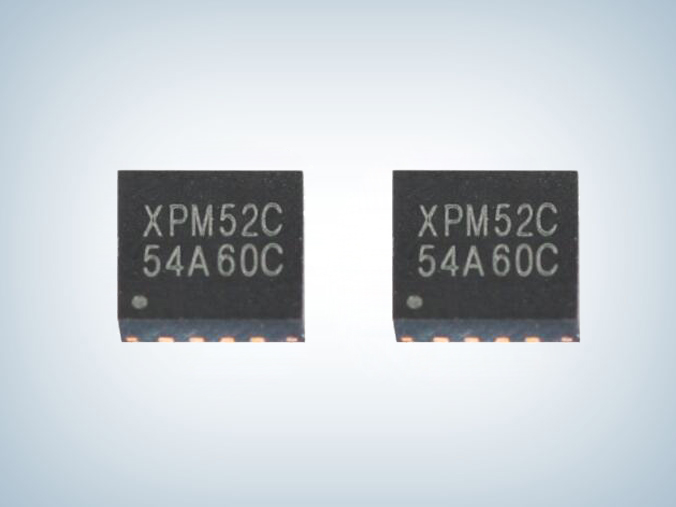

XPM52C 35W雙C口PD快充降壓芯片
所屬分類：FM/富滿系列
品牌：FM/富滿
型號：XPM52C系列
封裝：QFN4x4-16L
功率：65W
電流：5A
型號：XPM52C系列
封裝：QFN4x4-16L
功率：65W
電流：5A
訂購熱線：0755-23087599
XPM52C是一款65W USB PD 多協議降壓芯片，集成度高，協議全面并支持定制。采用 QFN4x4-16L 封裝，典型應用于35W雙C口PD快充市場，改寫了傳統的降壓電路設計，集成了降壓控制器，協議芯片和降壓MOS管的多合一芯片。
XPM52C 是一款集成同步開關的降壓轉換器，支持多種輸出快充協議、支持 USB Type-C 和 PD 等多種快充協議，包括 USB Type-C 和 PD 協議，高通 QC2.0/3.0/3.0+，華為 FCP/SCP/HVSCP，VOOC 2.0/4.0 協議，聯發科 PE，三星 AFC，USB BC1.2 DCP 以及Apple 2.4A 充電規范，為車載充電器、各種快充適配器、智能排插等供電設備提供完整的解決方案。
XPM52C PD快充降壓芯片具有自動識別 VIN 輸入電壓的功能，依據輸入電壓來調節輸出電壓。
XPM52C 內置功率 MOS，輸入工作電壓最高到 31V，輸出電壓范圍是 3.3V 到21V，能提最大 65W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。
XPM52C 的輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。
XPM52C 的輸出電壓帶有線補功能，輸出電流增大后會相應的提高輸出電壓，用以補償連接線阻抗引起的電壓下降。
XPM52C 特別的集成了 XPD-LINK™互聯通信專利技術。通過 XPD-LINK™互聯功能，
XPM52C 可以簡單靈活的應用在多個 Type-C 端口的充電方案中。
XPM52C 支持二次燒錄，可實現在線升級。
XPM52C 有多種保護功能，具有輸入過壓、欠壓保護，輸出短路、過流保護，過溫保護。
XPM52C PD快充降壓芯片特點
■ 同步開關降壓轉換器
- 內置功率 MOS
- 自動識別輸入電壓調節輸出電壓
- 輸入工作電壓高至 31V - 輸出電壓范圍：3.3V 到 21V，根據快充協議自動調整
- 輸出功率最大 65W - 輸出電壓有線補功能：50mV/A、100mV/A、150mV/A - 輸出具有CV/CC 特性
- 軟啟動功能
- 3A 帶載啟動
- XP-LINK 智能降功率
■ 支持 USB Power Delivery（PD）3.1 協議
- 通過 PD3.1 認證（TID：7689） - FPDO 可配置：5V、9V、12V、15V、20V
- APDO 可配置：5V Prog、9V Prog、15V Prog、20V Prog
- APDO 以 20mV 步進調節電壓
- APDO 電流最大可支持至 5A
■ 輸出快充
- 支持 Quick Charge 2.0/3.0/3.0+協議
- 支持小米 CHARGE TURBO 27W 協議
- 支持華為 FCP/SCP/HVSCP 協議
- 支持三星 AFC 協議
- 支持 VOOC 2.0/4.0 協議
- 支持聯發科 PE 協議
- 支持 USB BC1.2 DCP
- 支持 Apple 2.4A 充電規范
■ 支持在線升級
■ 多重保護、高可靠性
- 輸入過壓、欠壓保護
- 輸出短路、輸出過流
- 過溫保護
■ 全引腳 ESD 4KV
■ Package：QFN4x4-16L

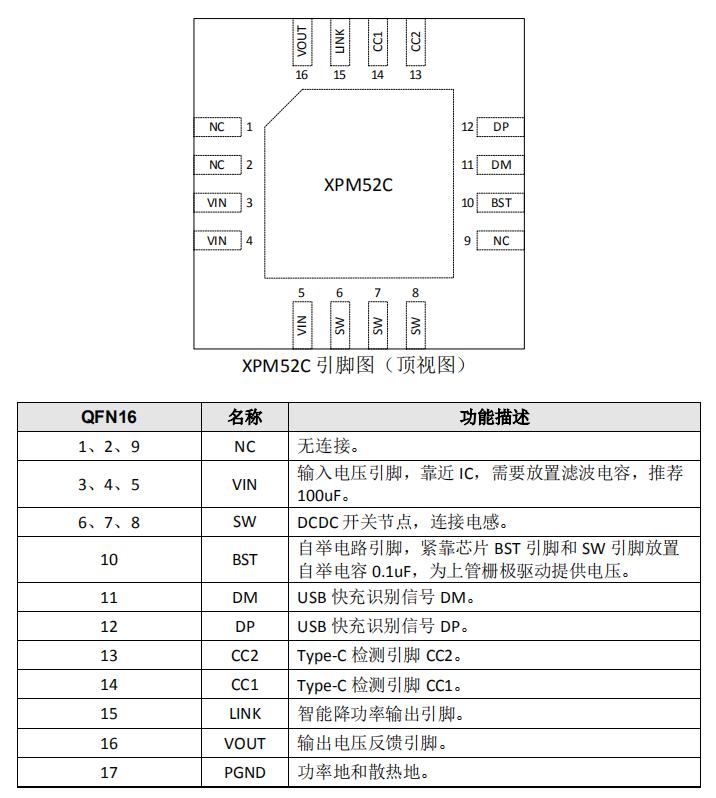

引腳定義
應用電路圖

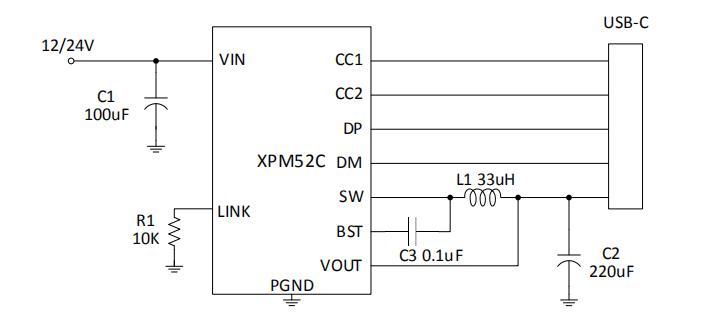

應用 1：單 C 口工作

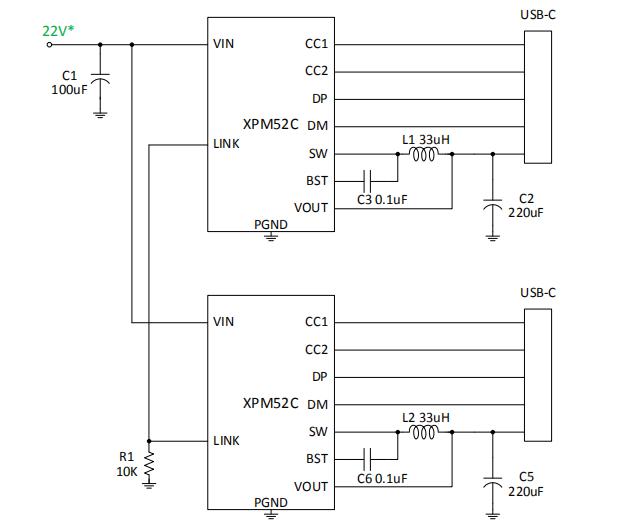

應用 2：雙 C 口工作
*注意：用兩顆 XPM52C 組成雙 C 口方案時，推薦輸入工作電壓為 22V，可提高轉換效率。
應用領域
■ USB 車載充電器
■ 便攜式充電設備
■ 通用高壓 USB 充電器
■ 通用的高壓 DC/DC 變換應用
■ 智能排插
XPM52C 35W雙C口PD快充降壓芯片，只需一顆芯片配合極簡的外圍即可滿足多口充電器的獨立降壓設計，能夠簡化多口充電器、插排中的二次降壓電路，相同體積可以容納多個輸出接口，并且具備更高的功率密度，非常適合車充，多口快充充電器和快充插排應用，更多XPM52C系列 PD快充降壓芯片產品數據手冊及應用資料請向我們申請。>>
