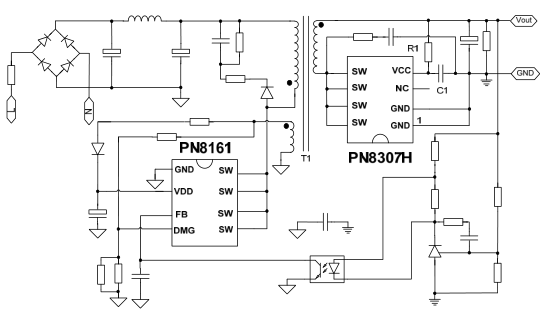

自從Apple發布了新MacBook，USB Type-C接口逐漸普及，USB Type-C能支持最高20V/5A，但這需要USB PD適配器，而支持USB PD需要額外的pd芯片，例如芯朋微推出的TYPE-C專用 PD芯片PN8307H，驪微電子代理的PD芯片PN8307H內置功率MOS 18W功率的USB PD充電器ic集成了TYPE-C和PD模塊，可應用QC3.0充電器及適配器，電源適配器等多種領域。


　　

　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，芯片控制功率MOSFET開關以實現同步整流功能，當芯片檢測到 V SW <-400mV時，控制器驅動功率MOSFET開啟；當芯片檢測到 V SW >-30mV時，控制器驅動功率MOSFET關閉，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。

　　

　　PN8307H內置電壓降極低的功率MOSFET，在系統啟動階段，輸出電壓比較低時，芯片內置MOS體二極管作為次級的續流二極管，以提高電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。

　　

　　PN8307H集成了極為全面的輔助功能，能夠精確地檢測到內置功率MOSFET的漏源端壓差，包含輸出欠壓保護、防誤開啟、最小導通時間等功能。

　　

　　USB Type-C接口擁有更高效的供電能力，支持傳輸速率最快、正反盲插操作、所支持設備充電協議更快，USB PD支持的電壓范圍從5V~20V，功率從5W~100W不等，使用USB PD適配器均可為手機、掌機、平板、筆記本、顯示器等設備供電。
