隨著USB PD快充市場興起，蘋果新發布iPhone SE支持USB PD快充但并不標配，再次刺激了PD市場快速發展，目前18W pd充電器是市面上能見度最高的快充電源產品之一，國產電源芯片廠商芯朋微也看準了這一市場需求，發布PN8161+PN8307H 18W pd充電器高集成度解決方案，投入市場僅一年左右，數十款產品爭相采用，取得了不錯的市場成績。


　　

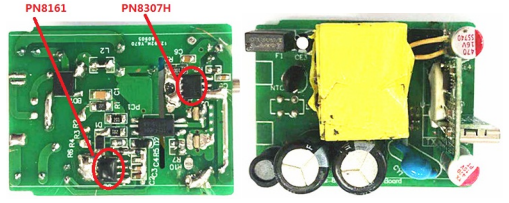

　　PN8161+PN8307H 18W pd充電器方案憑借著精簡的外圍電路、極佳的成本優勢以及可靠的穩定性獲得了市場的廣泛認可，成為了當下18W pd充電器爆款方案，獲得Baseus倍思、PISEN品勝、畢亞茲、Mcdodo麥多多、SSK飚王、POWER4、KunXing坤興、古石等多個電源廠商和電商品牌的采用。


　　

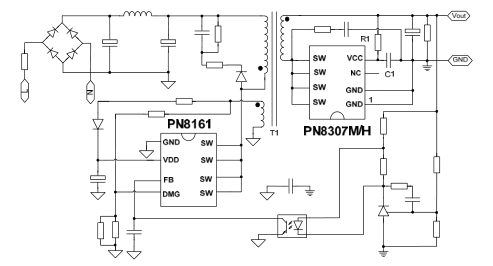

　　PN8161采用SOP8封裝，集成市電Brown in/out、AC OVP等保護，可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近顆10元器件；副邊芯片PN8307H同樣采用SOP8封裝，并通過控制策略創新降低SR反向電壓至50V以內，可顯著降低方案成本。

　　

　　同時，18W pd充電器方案效率滿足CoC V5 Tier 2，擁有卓越的EMC性能；SR與協議芯片分開，協議芯片可根據客戶的需求任意搭配，易實現最簡通信模塊，整體方案簡潔、靈活。


　　

　　18W pd充電器方案亮點：　　

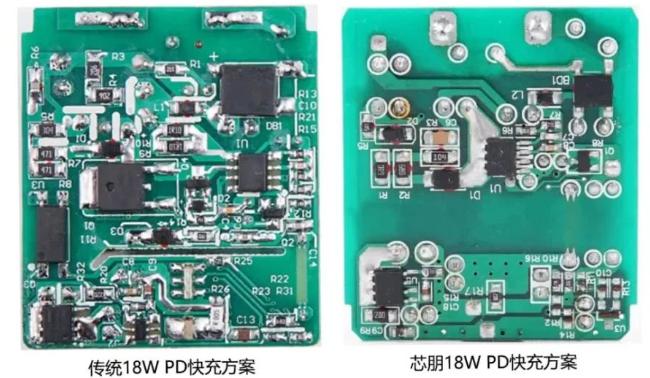

　　節省10顆以上外圍：無啟動電阻、無CS偵測網絡，原副邊均實現SOP8功率集成；　　

　　滿足CoC V5 Tier 2：專利高壓啟動，實現30mW待機功耗；工作曲線隨輸出電壓自適應，不同輸出電壓下平均效率裕量均大于4個點；　　

　　EMC性能卓越：抖頻幅度隨負載自適應，改善傳導；DCM/QR工作模式，避免次級整流管反向恢復問題，改善輻射；　　

　　3.3~12V寬輸出電壓范圍：PN8161/PN8307H供電范圍寬，無需額外LDO穩壓；　　

　　協議芯片任意搭：SSR架構，方案易滿足PD3.0/QuickCharge 4+。


　　


　　基于PN8161+PN8307H高集成的18W pd充電器方案，憑借極簡的外圍設計和穩定的性能，迅速在占領了18W PD快充市場，并獲得多家電源廠商和品牌的高度認可，驪微電子作為芯朋微資深代理商，為客戶提供一站式電源解決方案服務，如有需要18W pd充電器方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，可向驪微電子申請。
