無線充電芯片廠商Chipown根據十多年高低壓功率集成經驗，采用家電及工業應用的經典技術架構，將低壓信號處理與高壓功率處理徹底分離，自主研發的無線充電功率芯片PN7724（10W）、PN7726（20W），內置驅動電路、4顆功率開關管和LDO，使無線充電方案外圍精簡、溫升低、安全可靠，下面跟隨驪微電子一起了解下超精簡10W無線充電芯片方案。


　　

　　PN7724無線充電芯片搭配一顆通用MCU即可實現10W無線充電功率發射，具有如下特點：　　

　　高集成度：將全橋4顆功率開關管、驅動電路、LDO集成于一顆單芯片上，實現功率模塊全集成！　　

　　高轉換效率：受益于單芯片功率集成技術，顯著減小寄生參數，降低關斷損耗；受益于自適應死驅調節技術，諧振電流更多時間流過MOS溝道，減小導通損耗！　　

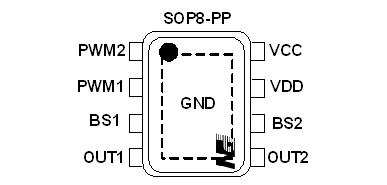

　　SOP8-PP功率封裝：僅8個引腳，應用簡單；功率封裝底部散熱片可大面積敷銅散熱，顯著降低芯片及PTx溫升！　　

　　安全可靠：與分立MOS方案不同，不論MCU輸出信號是否異常，PN7724內部高低側MOS只有一個管子處于導通狀態，徹底避免直通炸機!

　　

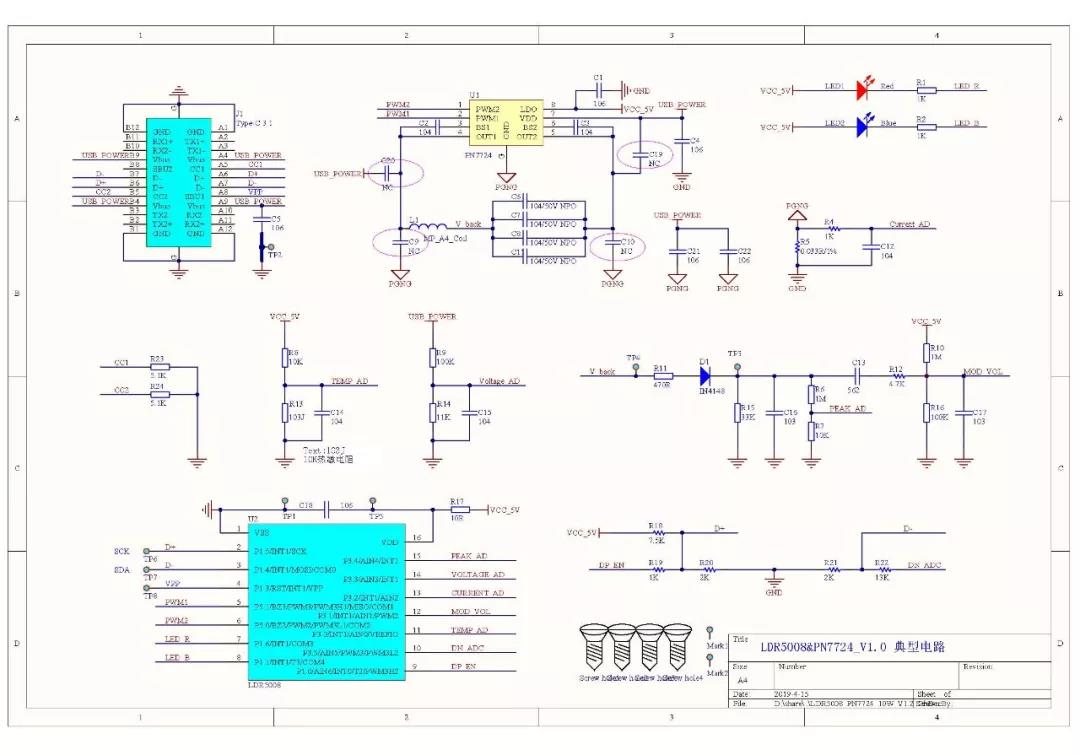

　　無線充電芯片方案原理圖：

　　

　　PN7724無線充電芯片方案實現高壓功率處理部分最精簡外圍；LDR5008 SOP16封裝支持QC及Qi協議，集成數字解碼電路，先進功率控制技術(調頻、調占空比)實現信號處理最精簡外圍 支持3-9V輸入，典型應用5W/7.5W/10W無線充電方案，PN7724無線充電芯片方案整體BOM小于50顆元器件。
