CR5218 是一款高性能原邊檢測控制的 PWM 開關，具有快速啟動功能，啟動時間更短。CR5218 內部采用了多模式控制的效率均衡技術，用于減少芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90V~264V）內輸出恒定的功率。可以工作在雙繞組和三繞組應用系統下，自供電功能保證芯片能夠在任何條件下正常工作，極簡的外圍應用仍然能夠保證電源系統的穩定可靠工作。
CR5218充電器雙繞組芯片集成了多種功能和保護特性，包括欠壓鎖定（UVLO），軟啟，過溫保護（OTP），逐周期電流限制（OCP），FB 引腳開路和懸空保護，輸出短路保護，前沿 消隱等，使得芯片具有更高的可靠性。
CR5218雙繞組芯片主要特點
■ 內置快速啟動，省啟動電阻
■ 內置自供電功能，省供電二極管
■ 原邊檢測拓撲結構，無需光耦和431
■ 全電壓范圍內高精度恒壓和恒流輸出
■ 可編程CC/CV模式控制
■ 采用多模式控制的效率均衡技術
■ 內置輸出線電壓補償功能
■ 內置初級電感量偏差補償功能
■ 內置全電壓功率自適應補償功能
■ 內置過溫度保護功能
■ 內置FB開路和短路保護功能
■ 內置前沿消隱
■ 逐周期過流保護
■ 高功率密度封裝，四引腳散熱
■ SOP-8L綠色封裝
典型應用功率
| 產品型號 | 適用功率*（90V~264V） | VCBO | 封裝 |
| CR5218SC | ≤ 5 W | 850V | SOP-8L |
| CR5218SF | ≤ 10W | 700V | SOP-8L |
| CR5218SG | ≤ 12 W | 700V | SOP-8L |

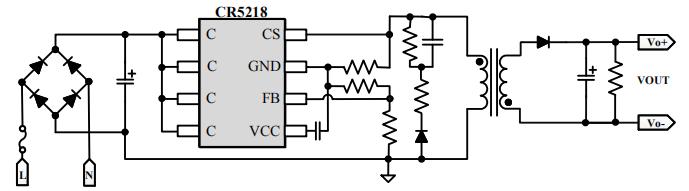

雙繞組應用電路圖

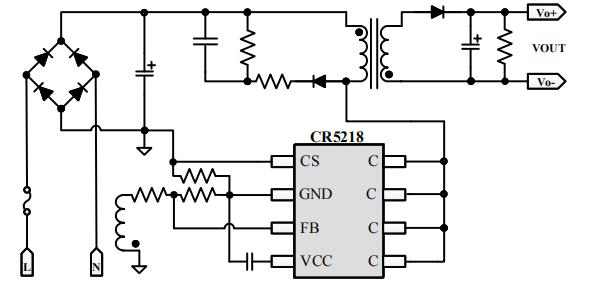

三繞組應用電路圖
應用領域
■ 小功率電源適配器
■ 蜂窩電話充電器
■ 圣誕燈、LED驅動器
■ 替代線性調整器和RCC
CR5218是自供電雙繞組CC/CV原邊PWM開關，采用自供電原邊控制方式，不需要TL431和光耦，也不需要供電二極管，R5218SC適用功率5W，CR5218SF適用功率10W，CR5218RSG適用功率12W，更多CR5218充電器雙繞組芯片產品手冊，應用資料請向驪微電子申請。>>
