電源芯片CR6247采用SOP-7L封裝，典型應用功率≤6W，是一款高性能原邊檢測控制的 PWM 開關，待機功耗小于 75mW。啟臣微CR6247內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中 CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90V~264V）內輸出恒定的功率。它采用原邊控制方式，因此不需要 TL431 和光耦。
CR6247集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，輸出整流二極管短路保護電路，輸出過壓保護電路。而且內置所有 PIN 腳懸空保護功能，使得芯片具有更高的可靠性。
CR6247芯片特點
⚫ 待機功耗低于75mW
⚫ 原邊檢測拓?fù)浣Y(jié)構，無需光耦和TL431
⚫ 全電壓范圍內高精度恒壓和恒流輸出
⚫ 可編程CC/CV模式控制
⚫ 采用多模式控制的效率均衡技術
⚫ 高能效QR控制模式
⚫ 內置輸出線電壓補償功能
⚫ 內置初級電感量偏差補償功能
⚫ 內置全電壓功率自適應補償功能
⚫ 動態負載響應功能
⚫ 內置過溫度保護功能
⚫ 內置輸出短路保護功能
⚫ 內置前沿消隱
⚫ 啟動電流和工作電流低
⚫ VDD端過壓保護和鉗位保護
⚫ 逐周期過流保護
⚫ 內置輸出整流二極管短路保護
⚫ 內置輸出過壓保護功能
⚫ 內置所有PIN腳懸空保護功能
⚫ SOP-7L綠色封裝

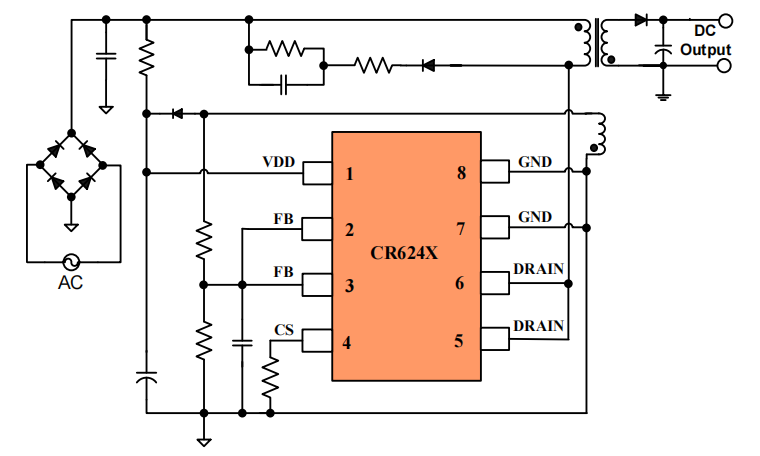

典型應用電路圖
應用領域
⚫ 小功率電源適配器
⚫ 蜂窩電話充電器
⚫ 數碼電源充電器
⚫ 電腦和服務器輔助電源
⚫ 替代線性調整器和RCC
啟臣微CR6247高精度CC/CV原邊檢測PWM開關，搭配CR3007典型應用于5V2.1A/12V1A小功率 AC/DC 電源適配器、充電器等領域，電路結構簡單、較少的外圍元器件，更多CR6247參數及技術資料請向我們申請。>>
