CR5244是一款高性能的電流控制型 PWM 開關，全電壓范圍內待機功耗小于 75mW，滿足能效六標準。為了減少待機功耗和提升效率，CR5244電流型pwm控制ic集成了多種工作模式。隨著負載的變化，CR5244 可以工作在三種不同的模式，并且每種模式都做了優化。當負載很重時，系統工作在傳統的 PWM（脈沖寬度調制）模式。當負載變輕時，系統進入 PFM（脈沖頻率調制）模式。在 PFM 模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。
CR5244 中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由于頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低于某一設定值時，系統進入 PSM（跳頻調制）模式。在 PSM 模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升系統的 EMI特性。
CR5244電流型pwm控制ic還集成了最大輸出功率動態補償模塊，從而保證系統在全電壓交流輸入范圍（90V~264V）內最大輸出功率點恒定。
CR5244 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），過載保護（OLP），SENSE 引腳懸空保護，GATE 端箝位，前沿消隱等。
CR5244電流型pwm控制ic主要特點
■ 全電壓范圍待機低于75mW
■ 滿足能效六級標準
■ PSM模式降低待機功耗
■ 內置軟啟動
■ 良好的EMI特性
■ 零噪聲工作
■ 典型65kHz開關頻率
■ 電流模式控制
■ 內置斜坡補償
■ 內置前沿消隱
■ 啟動電流和工作電流低
■ VDD端過壓保護
■ 過載保護
■ 逐周期過流保護
■ 過溫保護
■ 輸出整流二極管短路保護
■ DIP-8L綠色封裝

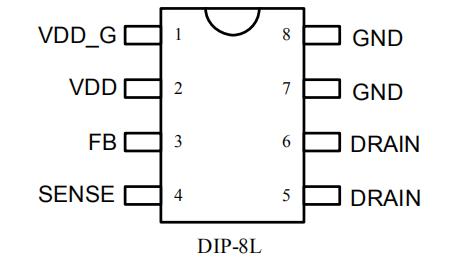

引腳功能描述
| 引腳序號 | 符號 | 描述 |
| 1 | VDDG | 內部 GATE 驅動電源。 |
| 2 | VDD | IC 供電引腳。該引腳為芯片的正常工作提供電壓 |
| 3 | FB | 電壓反饋引腳。通過外接光耦到該引腳來進行環路調節。PWM的占空比由該引腳的電壓和第四引腳的電流檢測電壓共同決定。 |
| 4 | SENSE | SENSE 電阻引腳。 |
| 5/6 | DRAIN | HV MOSFET 漏端引腳。 |
| 7/8 | GND | 地線引腳。 |
典型功率

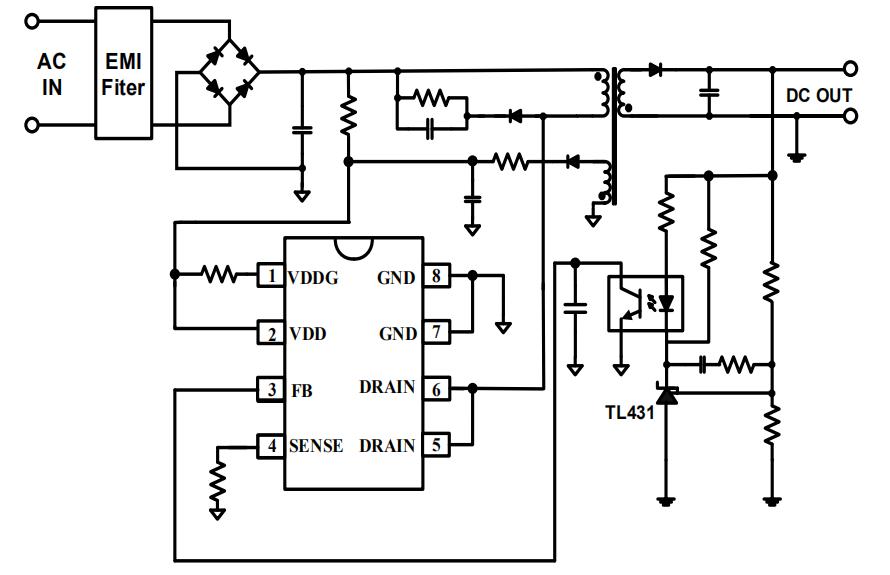

典型應用電路圖
CR5244應用領域
■ 電源適配器
■ 開放式電源
■ 數碼相機和攝像機電源
■ 電腦和服務器輔助電源
■ 機頂盒電源
■ 掌上電腦電源
CR5244 15W電流型pwm控制ic是高性能電流模式 PWM 開關，全電壓范圍待機低于75mW，廣泛應用于小功率充電器、適配器等領域，典型應用功率12-15W，在實際應用中CR5244可替代OB2358、OB2358P等芯片，更多相關產品手冊及應用資料請向驪微電子申請。>>
