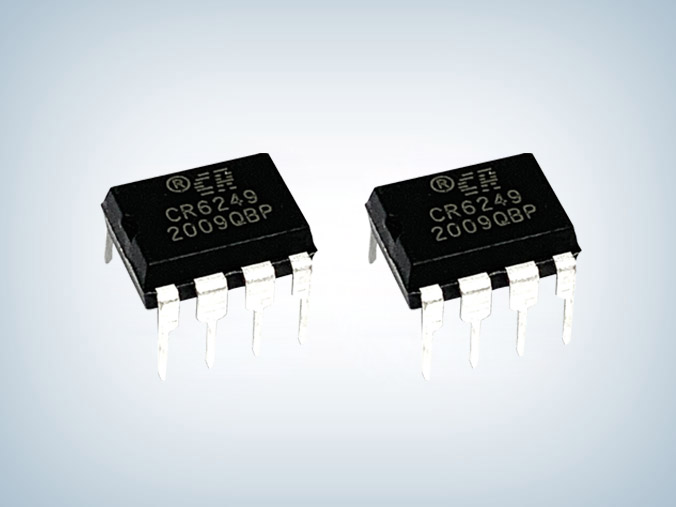

CR6249 是一款高性能原邊檢測控制的 PWM 開關，待機功耗小于 75mW。CR6249內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90V~264V）內輸出恒定的功率。
CR6249 18W原邊芯片集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限制（OCP），CS 引腳懸空保護，輸出短路保護，內置前沿消隱電路，使得芯片具有更高的可靠性。
主要特點
■ 待機低于75mW
■ 原邊檢測拓撲結構，無需光耦和TL431
■ 全電壓范圍內高精度恒壓和恒流輸出
■ 可編程CC/CV模式控制
■ 采用多模式控制的效率均衡技術
■ 內置輸出線電壓補償功能
■ 內置初級電感量偏差補償功能
■ 內置全電壓功率自適應補償功能
■ 動態負載響應功能
■ 內置過溫度保護功能
■ 內置CS開路保護功能
■ 內置輸出短路保護功能
■ 內置前沿消隱
■ 啟動電流和工作電流低
■ VDD端過壓保護和鉗位保護
■ 逐周期過流保護
■ DIP-8L、SOP-7L綠色封裝

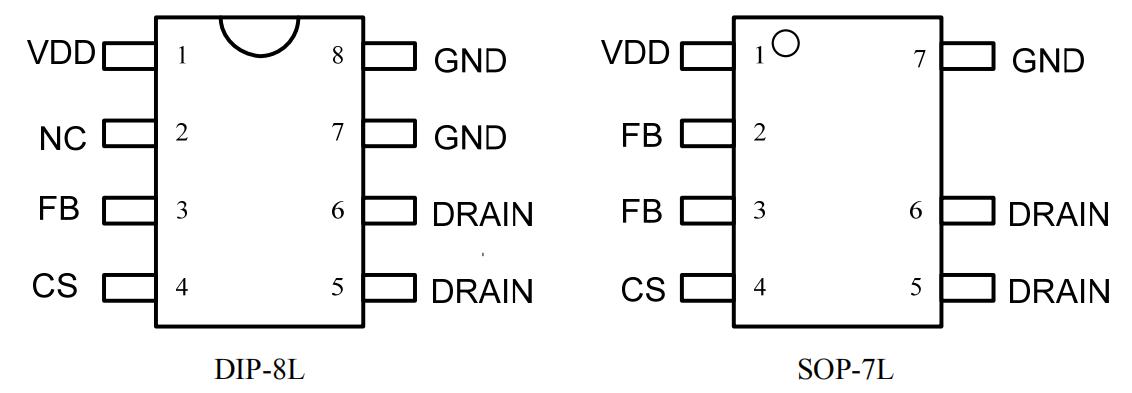

引腳功能及描述
| 引腳 | 符號 | 描述 |
| 1 | VDD | IC 供電引腳。該引腳為芯片的正常工作提供電壓。 |
| 2/3 | FB | 輔助繞組電壓反饋輸入端，通過一個電阻分壓器連接到反射輸出電壓的輔助繞組上。 |
| 4 | CS | CS 電阻引腳，用于初級峰值電流檢測。 |
| 5/6 | DRAIN | HV MOSFET 漏端引腳。 |
| 7/8 | GND | 地線引腳。 |

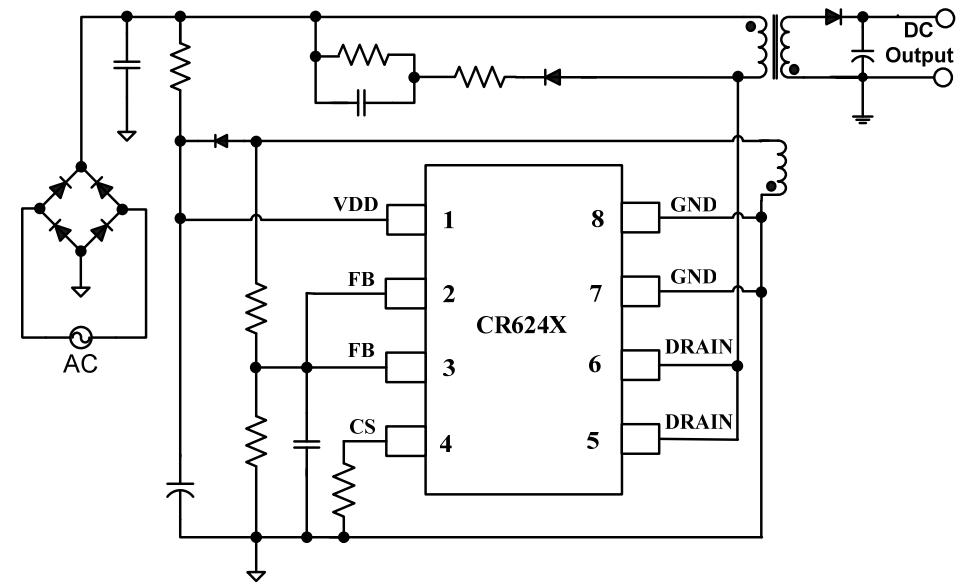

典型應用電路圖
應用領域
■ 小功率電源適配器
■ 蜂窩電話充電器
■ 數碼相機充電器
■ 電腦和服務器輔助電源
■ 替代線性調整器和RCC
CR6249功率≤18W，采用原邊控制方式，不需要 TL431 和光耦，是高精度CC/CV原邊檢測PWM開關，更多CR6249 18W原邊芯片產品手冊、應用資料請向驪微電子申請。>>
